Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1A85M01-CD

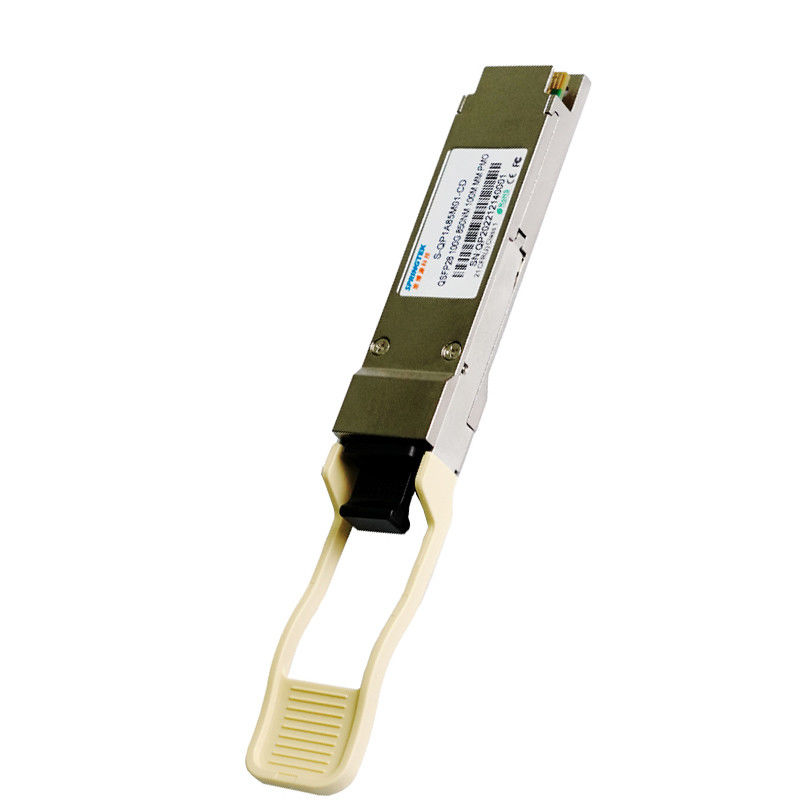

uso ótico do centro de dados dos módulos OM4 de 100G 850nm 100m, transceptor compatível de QSFP28 SR4
Informação pedindo
| Número da peça | Descrição do produto |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, milímetro, MPO, 100m, 0ºC~+70ºC, com DDM |
Descrição
O transceptor de Springtek 100GBase-SR4 QSFP28 é projetado cumprir as exigências das relações dos ethernet 100G sobre MMF até 100m. É complacente com QSFP28 MSA, IEEE 802.3bm e CAUI-4. É eficaz na redução de custos, consumo da baixa potência com uma única fonte de alimentação 3.3V. É fabricado com alojamento do tamanho inteiramente metálico e compacto para o desempenho superior do IEM.
Características
Única fonte de alimentação de +3.3V
Temperatura de funcionamento: 0 a +70°C
RoHS complacente (sem chumbo)
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | VCC | -0,5 | - | 4 | V |
| Variação da temperatura do armazenamento | TS | -40 | - | 85 | °C |
| Humidade relativa - armazenamento | RHS | 0 | - | 95 | % |
| Humidade relativa - operando-se | RÔ | 0 | - | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo de potência total | Picowatt | - | - | 2,5 | W |
| Taxa de dados | BR | - | 25,78125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | ||
| Balanço diferencial da tensão entrada | VIN | 180 | - | 1000 | milivolt | ||
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω | ||
| O diferencial entrou a perda do retorno | Por IEEE P802.3bm | DB | |||||
| Perda de retorno comum da entrada do modo | Por IEEE P802.3bm | DB | |||||
| Características elétricas do receptor | |||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | ||
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 900 | milivolt | ||
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω | ||
| Perda de retorno da saída diferencial | Por IEEE P802.3bm | DB | |||||
| Perda de retorno da saída de modo comum | Por IEEE P802.3bm | DB | |||||
Características óticas
| Características do transmissor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Comprimento de onda do centro | λ | 840 | 850 | 860 | nanômetro | |
| Largura espectral do RMS | ∆λ | - | - | 0,6 | nanômetro | |
| Poder médio do lançamento, cada pista | LOTA | -8,4 | - | 2,4 | dBm | |
| Amplitude ótica da modulação, cada pista | OMA | -6,4 | - | 3 | dBm | |
|
Olho do transmissor e da dispersão fechamento (TDEC), cada pista |
TDEC | 4,3 | DB | |||
| Relação da extinção | ER | 2,0 | - | - | DB | |
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | |
| Tolerância ótica da perda do retorno | ORL | - | - | 12 | DB | |
|
Máscara de olho do transmissor definição {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Características do receptor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Comprimento de onda do receptor | λ | 840 | 850 | 860 | nanômetro | |
| O poder médio em recebe a entrada, cada pista | PXPx | - 10,3 | - | 2,4 | dBm | |
| Sensibilidade forçada do receptor em OMA | SRS | - | - | -5,2 | dBm | 1 |
| O LOS afirma | LOSA | -30 | - | - | dBm | |
| O LOS De-afirma | LOSD | - | - | -13 | dBm | |
| Histerese do LOS | LOSH | 0,5 | DB | |||
| Reflectância do receptor | Rfl | -12 | DB | |||
| Notas | ||||||
| 1. Medido com um teste padrão de teste -1 de PRBS 231, @25.78125Gb/s, JUJUBAS<5e-5> | ||||||
