Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AL4L10-CD

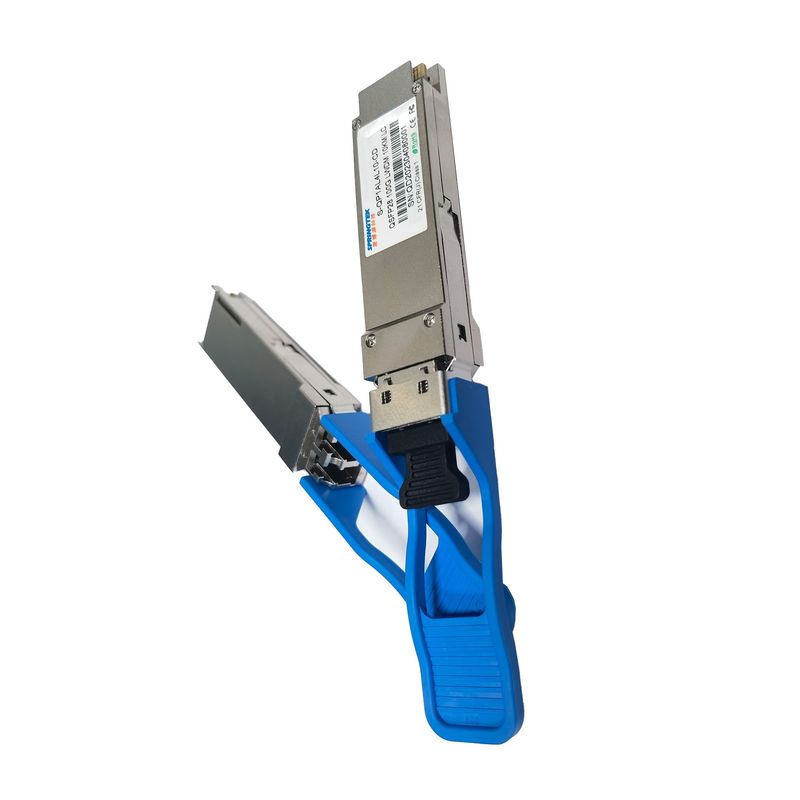

WDM compatível frente e verso do transceptor 1310nm 10km DOM LAN do LC SMF 100g Cisco QSFP28 LR4
Informação pedindo
| Número da peça | Descrição do produto |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps, 1294 -1310 nanômetro, manutenção programada, LC, 10km, 0ºC~+70ºC, com DDM, estilo da ESPIGA |
Descrição
O transceptor de Springtek 100GBase-LR4 QSFP28 é projetado cumprir as exigências das relações dos ethernet 100G sobre SMF até 10km. É complacente com QSFP28 MSA, IEEE 802.3ba e IEEE 802.3bm. É eficaz na redução de custos, consumo da baixa potência com uma única fonte de alimentação 3.3V. O módulo tem uma taxa de bocado agregado até 103.1Gbps multiplexando de 4 pistas óticas independentes de LAN-WDM, cada pista capaz de transmitir 25.78125Gb/s sobre 10km SMF. É fabricado com alojamento do tamanho inteiramente metálico e compacto para o desempenho superior do IEM.
Características
Única fonte de alimentação de +3.3V
Temperatura de funcionamento: 0 a +70°C
RoHS complacente (sem chumbo)
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de potência total | P | - | - | 3,5 | W |
| Taxa de dados | BR | - | 25,78125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 900 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| O diferencial entrou a perda do retorno | Por 100Gbase-LR4 | DB | |||
| Perda de retorno comum da entrada do modo | Por 100Gbase-LR4 | DB | |||
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 850 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| Perda de retorno da saída diferencial | Por 100Gbase-LR4 | DB | |||
| Perda de retorno da saída de modo comum | Por 100Gbase-LR4 | DB | |||
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | |
| Características do transmissor | |||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | 1 | ||||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | - | 1296,59 | nanômetro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Poder médio total do lançamento | Lota | - | - | 10,5 | dBm | ||
| Transmita OMA pela pista | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Poder médio do lançamento pela pista | TXPx | -4,3 | - | 4,5 | dBm | ||
| Relação da extinção | ER | 4 | - | - | DB | ||
| Relação da supressão de Sidemode | SMSR | 30 | - | - | DB | ||
| Ruído relativo da intensidade | RIN | - | - | -130 | dB/Hz | ||
| Reflectância da reflectância do transmissor | - | - | -12 | DB | |||
|
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Características do receptor | |||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | 3 | ||||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | - | 1296,59 | nanômetro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| A média recebe o poder pela pista | RXPx | -10,6 | - | 4,5 | dBm | 4 | |
| Sensibilidade do receptor (OMA) pela pista | Rxsens | - | - | -8,6 | dBm | ||
| Reflectância do receptor | - | - | -26 | DB | |||
| LOS | Ótico De-afirme | Paládio | - | - | -11,6 | dBm | |
| Ótico afirme | Pa | -24 | - | - | |||
| Histerese do LOS | 0,5 | - | - | DB | |||
| Notas | |||||||
|
1. Transmissor que opera em 25.78125Gbps cada canal. 2. Relação de batida 5x10-5. 3. Receptor que opera em 25.78125Gbps cada canal. 4. O valor do poder e a precisão do poder estão com todos os canais ligada. |
|||||||
