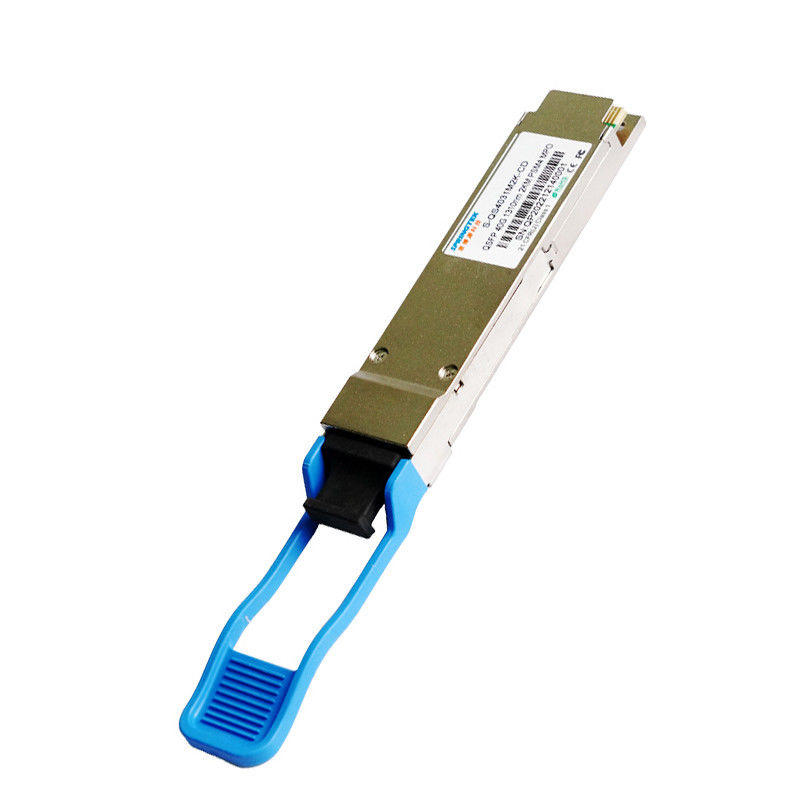

Ethernet compatível Infiniband QDR, RDA e centro do único-modo 40G de 40G QSFP+ IR4 1310nm 2km PSM MPO de SDR/Data
Informação pedindo
| Número da peça | Descrição do produto |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, manutenção programada, MPO, 2km, 0ºC ~ +70ºC, com DDM |
Descrição
O transceptor de Springtek QSFP+ 40G-PSM4 é projetado cumprir as exigências das relações dos ethernet 40G sobre SMF até 2km. É complacente com QSFP+ MSA, IEEE 802.3ba. É eficaz na redução de custos, consumo da baixa potência com uma única fonte de alimentação 3.3V. É fabricado com alojamento do tamanho inteiramente metálico e compacto para o desempenho superior do IEM.
Características
Taxa de até 11,2 dados dos Gbps pelo canal
Conector ótico de MPO (IEC61754-7-1)
Consumo 3.5W da baixa potência (máximo)
Comprimento até 2km da transmissão
Transmissor com 4 o laser do canal 1310nm DFB
Receptor com o detector de foto do PIN de 4 canais
Temperatura de caso de funcionamento: °C 0 a 70
RoHS complacente (sem chumbo)
Aplicações
Router do interruptor e HBA
ethernet 40G
Infiniband QDR, RDA e SDR
Placa traseira de capacidade elevada
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | 0 | 3,8 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
|
Características elétricas
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | |
| Características do transmissor | |||||||
| Tipo do laser | DFB | ||||||
| Taxa de dados pela pista | - | - | 10,3125 | - | Gb/s | ||
| Comprimentos de onda do centro da pista | λ0 | 1260 | 1360 | nanômetro | |||
| relação da supressão do Lado-modo | SMSR | 30 | - | - | DB | ||
| Poder médio total do lançamento | Pinta | - | - | 5 | dBm | ||
| Poder médio do lançamento, cada pista | LOTA | -8,2 | - | 0,5 | dBm | ||
| Amplitude ótica da modulação, cada pista | OMA | -5,2 | - | 2,0 | dBm | ||
| Diferença no poder do lançamento entre algumas duas pistas (OMA) | - | - | 5 | DB | |||
| Poder do lançamento em OMA menos TDP, cada pista | -4,8 | - | - | dBm | |||
| Relação da extinção | ER | 3,5 | - | - | DB | ||
| Pena da dispersão do transmissor | TDP | - | - | 2,6 | DB | ||
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | ||
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | ||
| Tolerância ótica da perda do retorno | - | - | 12 | DB | |||
| Definição da máscara de olho do transmissor | Complacente a IEEE802.3ba | ||||||
| Características do receptor | |||||||
| Tipo do receptor | PIN | ||||||
| Comprimentos de onda do centro da pista | λ | 1260 | 1360 | nanômetro | |||
| A média recebe o poder, cada pista | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Ponto inicial de dano | Descolamento | 3 | - | - | dBm | ||
| Sensibilidade do receptor (OMA), cada pista (máxima) | Sen1 | - | - | -12,6 | dBm | 1 | |
| O LOS afirma | LOSA | -30 | - | - | dBm | ||
| O LOS De-afirma | LOSD | - | - | -15 | dBm | ||
| Histerese do LOS | LOSH | 0,5 | - | 6 | DB | ||
| Notas | |||||||
| 1. BER=1E-12, medido com PRBS31@10.3125Gbps | |||||||
Especificações gerais
| Pin | Símbolo | Nome/descrição | Notas |
| 1 | Terra | Terra | |
| 2 | Tx2n | O transmissor inverteu dados entrou | |
| 3 | Tx2p | O transmissor Não-inverteu dados entrou | |
| 4 | Terra | Terra | |
| 5 | Tx4n | O transmissor inverteu dados entrou | |
| 6 | Tx4p | Transmissor não - inverteu a entrada de dados | |
| 7 | Terra | Terra | |
| 8 | ModselL | Módulo seleto | |
| 9 | RetsetL | Restauração do módulo | |
| 10 | VCC Rx | receptor da fonte de alimentação de +3.3V | |
| 11 | LCC | pulso de disparo da relação de série do 2-fio | |
| 12 | SDA | dados da relação de série do 2-fio | |
| 13 | Terra | Terra | |
| 14 | Rx3p | O receptor Não-inverteu a saída de dados | |
| 15 | Rx3n | O receptor inverteu a saída de dados | |
| 16 | Terra | Terra | |
| 17 | Rx1p | O receptor Não-inverteu a saída de dados | |
| 18 | Rx1n | O receptor inverteu a saída de dados | |
| 19 | Terra | Terra | |
| 20 | Terra | Terra | |
| 21 | Rx2n | O receptor inverteu a saída de dados | |
| 22 | Rx2p | O receptor Não-inverteu a saída de dados | |
| 23 | Terra | Terra | |
| 24 | Rx4n | O receptor inverteu a saída de dados | |
| 25 | Rx4p | O receptor Não-inverteu a saída de dados | |
| 26 | Terra | Terra | |
| 27 | ModPrsL | Presente do módulo | |
| 28 | Internacional | Interrupção | |
| 29 | VCC Tx | transmissor da fonte de alimentação de +3.3V | |
| 30 | VCC 1 | fonte de alimentação de +3.3V | |
| 31 | LPMode | Modo da baixa potência | |
| 32 | Terra | Terra | |
| 33 | Tx3p | O transmissor Não-inverteu dados entrou | |
| 34 | Tx3n | O transmissor inverteu dados entrou | |
| 35 | Terra | Terra | |
| 36 | Tx1p | O transmissor Não-inverteu dados entrou | |
| 37 | Tx1n | O transmissor inverteu dados entrou | |
| 38 | Terra | Terra |
