Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QS4085M03-CD

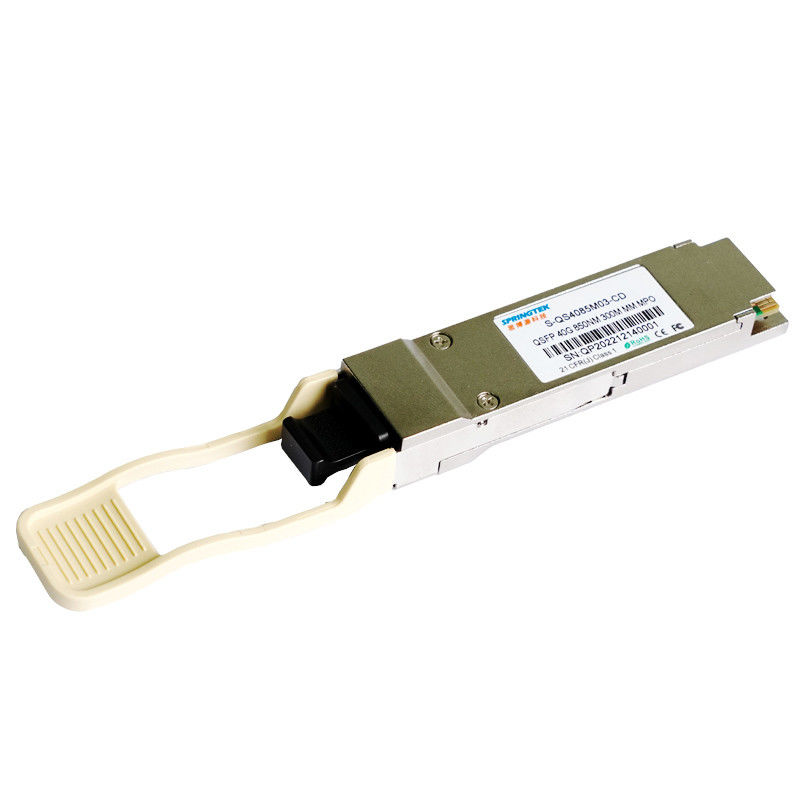

módulo ótico compatível do transceptor do SÊNIOR 850nm 300m MPO de 40Gbps Cisco QSFP+
Informação pedindo
| Número da peça | Descrição do produto |
| S-QS4085M03-CD | QSFP+, 40Gbps, 850nm, milímetro, MPO, 300m, 0ºC~+70ºC, com DDM |
Descrição
O transceptor de Springtek 40G-eSR4 QSFP+ é projetado cumprir as exigências dos ethernet 40G que incluem o estoiro às relações do SÊNIOR 10G sobre OM3 MMF até 300m. É complacente com QSFP+ MSA, IEEE 802.3ba. É eficaz na redução de custos, consumo da baixa potência com uma única fonte de alimentação 3.3V. É fabricado com alojamento do tamanho inteiramente metálico e compacto para o desempenho superior do IEM.
Características
Única fonte de alimentação de +3.3V
Temperatura de funcionamento: 0 a +70°C
RoHS complacente (sem chumbo)
Aplicações
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Fuga a 4 x 10GBASE-SR
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo de potência total | P | - | - | 1,5 | W |
| Taxa de dados | BR | - | 10,3125 | - | Gbps |
Características elétricas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Nota | ||
| Balanço diferencial da tensão entrada | VIN | 180 | - | 1200 | milivolt | |||
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω | |||
| O diferencial entrou a perda do retorno | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||||
| Diferencial à perda de retorno da entrada do comum-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |||
| Tolerância do tremor J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 | ||
| Tolerância do tremor J9 | J9T | 0,29 | - | - | UI | |||
| Características elétricas do receptor | ||||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | |||
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 900 | milivolt | |||
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω | |||
| Perda de retorno da saída diferencial | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||||
| Perda de retorno da saída de modo comum | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||||
| Tempo de transição da saída, 20% a 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |||
| Saída do tremor J2 | J2O | - | - | 0,42 | UI | |||
| Saída do tremor J9 | J9O | - | - | 0,65 | UI | |||
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Características do transmissor | ||||||
| Tipo do laser | VCSEL | |||||
| Taxa de dados pela pista | - | - | 10,3125 | - | Gb/s | |
| Comprimento de onda do centro | λ | 840 | 850 | 860 | nanômetro | |
| Largura espectral do RMS | ∆λ | - | - | 0,45 | nanômetro | |
| Poder médio do lançamento, cada pista | LOTA | -7,5 | - | 0,5 | dBm | |
| Amplitude ótica da modulação, cada pista | OMA | -5,6 | - | 3 | dBm | |
| Diferença no poder do lançamento entre algumas duas pistas (OMA) | - | - | 4 | DB | ||
| Poder máximo, cada pista | - | - | 4 | dBm | ||
| Relação da extinção | ER | 3 | - | - | DB | |
| Pena da dispersão do transmissor | TDP | - | - | 3,5 | DB | 1 |
| - | - | 3,9 | DB | 2 | ||
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | |
| Tolerância ótica da perda do retorno | - | - | 12 | DB | ||
| Margem da máscara de olho do transmissor (a batida ratio=5E-5 bate/amostra) | 5 | - | - | % | ||
| Características do receptor | ||||||
| Tipo do receptor pela pista | PIN | |||||
| Taxa de dados | - | 10,3125 | - | Gb/s | ||
| O poder médio em recebe a entrada, cada pista | PIN1 | - | -9,9 | 2,4 | dBm | |
| Ponto inicial de dano | Descolamento | 3,4 | - | - | dBm | |
| Poder do receptor (OMA), cada pista (máxima) | - | - | 3 | dBm | ||
| Sensibilidade forçada do receptor (OMA), cada pista (máxima) | Senador1 | - | - | -7,5 | dBm | 3 |
| Sensibilidade Unstressed do receptor (OMA), cada pista (máxima) | Senador2 | - | - | -11,1 | dBm | 4 |
| Poder máximo, cada pista (máxima) | - | - | 4 | dBm | ||
| Reflectância do receptor | RFL | - | - | -12 | DB | |
| O LOS afirma | LOSA | -30 | - | - | dBm | |
| O LOS De-afirma | LOSD | - | - | -12 | dBm | |
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |
| Notas | ||||||
|
1. TDP é até 100m OM3; 2. TDP é até 300m OM4; 3. BER=1E-12, por IEEE802.3ae; 4. BER=1E-12, por IEEE802.3ae; |
||||||
