Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AC31M2K-CD

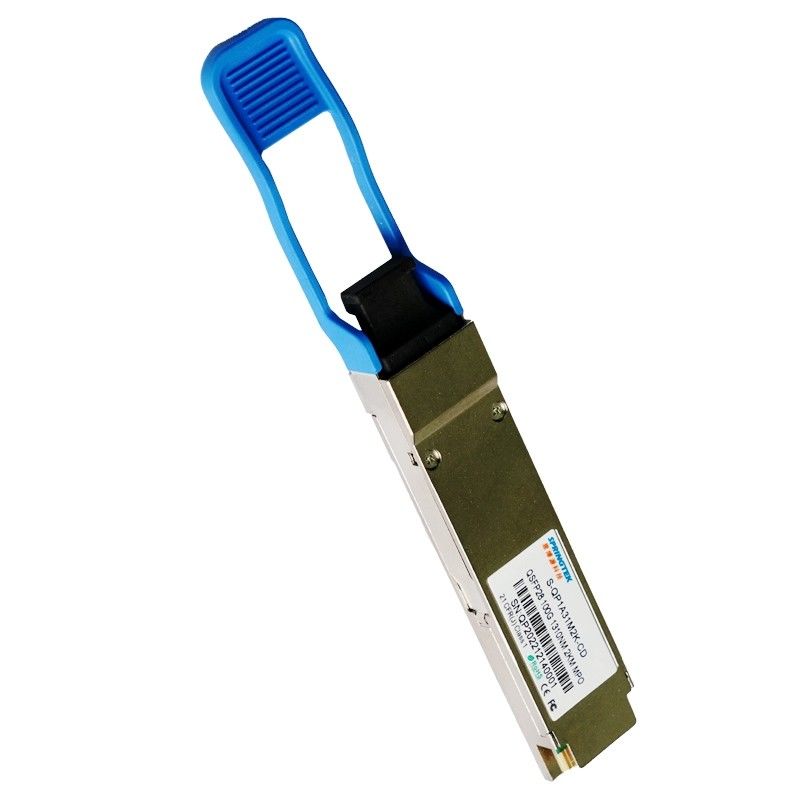

Módulo ótico compatível do transceptor de QSFP28 100G PSM4 1310nm 2km MTP/MPO Cisco
Informação pedindo
| Número da peça | Descrição do produto |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm, manutenção programada, MPO, 2km, 0ºC~+70ºC, com DDM, |
Descrição
Transceptor ótico do único modo de Springtek 100G PSM4 QSFP28 projetado para aplicações de comunicação ótica. Este produto fornece a densidade portuária aumentada, oferecendo o independente quatro transmitir e para receber os canais, cada canal opera-se em 25Gbps, tendo por resultado uma taxa de dados agregada de 100Gbps em 2km da fibra do único modo, um cabo de fita de fibra ótica com um conector de MTP/MPO pode ser obstruído no receptáculo do módulo QSFP28, os pinos de guia dentro do receptáculo para assegurar o alinhamento apropriado.
de acordo com o acordo da Multi-fonte QSFP28 (MSA), o módulo pode ser controlado através da relação de série do dois-fio de I2C. O módulo de transmissor aceita os sinais de entrada elétricos compatíveis com níveis comuns da lógica do modo (CML), todos os sinais de dados da entrada são diferenciais e terminados internamente. O módulo de receptor converte sinais de entrada óticos da paralela através de uma disposição do detector de foto em sinais de saída elétricos paralelos. Os sinais elétricos das saídas do módulo de receptor são igualmente tensão compatível com níveis comuns da lógica do modo (CML). Todos os sinais de dados são diferenciais e apoiam taxas de dados até 25Gb/s pelo canal.
Características
Aplicações
Padrões
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de potência total | P | - | - | 3,5 | W |
| Taxa de dados | BR | - | 25,78125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 900 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Má combinação diferencial da terminação | - | - | 10 | % | |
| O diferencial entrou a perda do retorno | Por 100G CLR4 MSA | DB | |||
| Perda de retorno comum da entrada do modo | Por 100G CLR4 MSA | DB | |||
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 1200 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| Má combinação diferencial da terminação | - | - | 10 | % | |
| Perda de retorno da saída diferencial | Por 100G CLR4 MSA | DB | |||
| Perda de retorno da saída de modo comum | Por 100G CLR4 MSA | DB | |||
características ptical
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | |
| Características do transmissor | |||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | 1 | ||||
| Comprimentos de onda do centro da pista (escala) | λ | 1260 | 1310 | 1355 | nanômetro | ||
| Poder médio total do lançamento | Lota | 9,5 | dBm | ||||
| Poder médio do lançamento pela pista | TXPx | -6,5 | 2,5 | dBm | |||
| Relação da extinção | ER | 3,5 | DB | ||||
| Relação da supressão de Sidemode | SMSR | 30 | DB | ||||
| Sem energia médio do lançamento pela pista | Poff | -30 | DB |
|
|||
|
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Características do receptor | |||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | |||||
| Comprimentos de onda do centro da pista (escala) | λ | 1260 | 1355 | nanômetro | |||
| Poder médio do receptor, cada pista | Rmax | 3,5 | dBm | ||||
|
Sensibilidade Unstressed do receptor (OMA) pela pista |
Rxsens | -10,2 | dBm | 1 | |||
| Poder entrado da saturação (sobrecarga) | Psat | 4,5 | dBm | ||||
| Reflectância do receptor | Rr | -26 | DB | ||||
| LOS | Ótico De-afirme | Paládio | -12 | dBm | |||
| Ótico afirme | Pa | -18 | |||||
| Notas | |||||||
|
|||||||
