Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AL4L40-CD-Lite

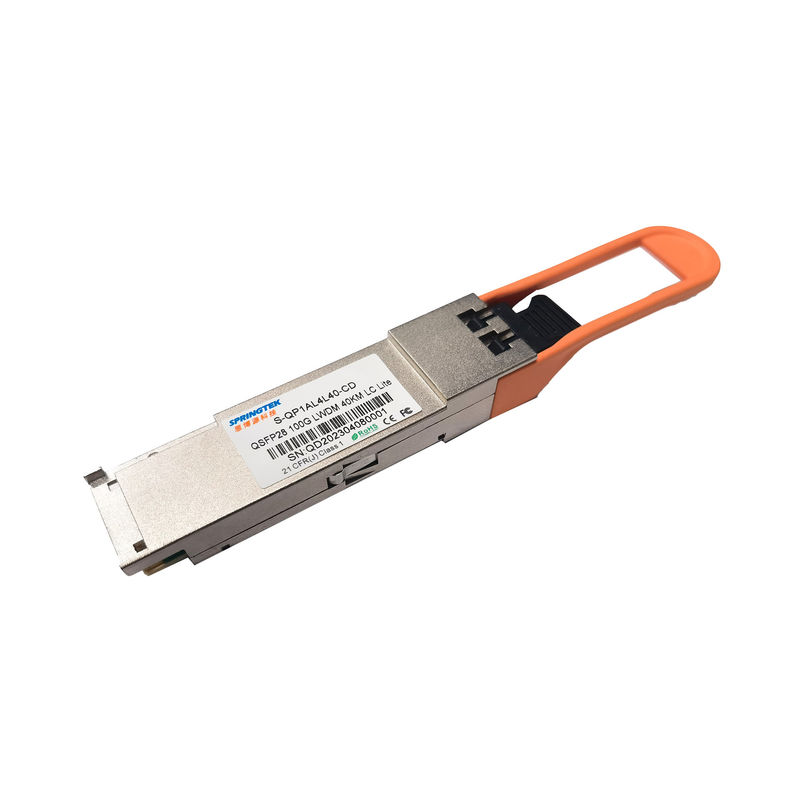

Módulo ótico compatível do transceptor de Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km
Informação pedindo
| Número da peça | Descrição do produto |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, manutenção programada, LC 40km, 0ºC~+70ºC, com DDM |
Descrição
O transceptor ótico de Springtek 100G QSFP28 ER4 Lite integra o trajeto do receptor e do transmissor em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados a quatro motoristas do laser. O controle 4 dos motoristas do laser - EML com comprimento de onda do centro de 1296 nanômetro, 1300nm, 1305nm e 1309 nanômetro. Os sinais óticos são multiplexados a um único – fibra do modo através de um conector do LC do padrão do setor. No receba o lado, as quatro pistas de córregos de dados óticos de-são multiplexados opticamente pelo desmultiplexador ótico integrado. Cada córrego de dados é recuperado por um APD e o amplificador da transporte-impedância, retimed. Este módulo caracteriza uma relação elétrica quente-pluggable, um consumo da baixa potência e a relação de série de 2 fios.
O produto de Springtek é projetado com conexão do fatora de formulários, o óticos/o elétricos e relação diagnóstica digital de acordo com o acordo da Multi-fonte QSFP28 (MSA) e complacente a IEEE 802.3ba.
Características
Aplicações
Padrões
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,3 | 3,6 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de potência total | P | - | - | 3,5 | W |
| Taxa de dados | BR | - | 25,78125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 1000 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| O diferencial entrou a perda do retorno | Por 100Gbase-ER4 | DB | |||
| Perda de retorno comum da entrada do modo | Por 100Gbase-ER4 | DB | |||
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 1200 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| Perda de retorno da saída diferencial | Por 100Gbase-ER4 | DB | |||
| Perda de retorno da saída de modo comum | Por 100Gbase-ER4 | DB | |||
características ptical
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Características do transmissor | ||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | 1 | |||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |
| Poder médio total do lançamento | PTOTAL | - | - | 10,5 | dBm | |
| Poder médio do lançamento, cada pista | LOTA | -2,9 | - | 4,5 | dBm | |
| Largura espectral (- 20dB) | σ | - | 1 | nanômetro | ||
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | |
| Relação da extinção | ER | 4 | - | - | DB | |
| Transmita a reflectância | RFL | - | - | -12 | DB | |
|
Definição da máscara de olho da saída {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Características do receptor | ||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | ||||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Ponto inicial de dano | THd | -3 | dBm | 1 | ||
| Média total para receber o poder | 2,0 | dBm | ||||
| Sensibilidade do receptor (OMA), cada pista | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Sensibilidade do receptor (OMA), cada pista | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| O LOS afirma | LOSA | - | -26 | - | dBm | |
| O LOS De-afirma | LOSD | - | -24 | - | dBm | |
| Histerese do LOS | LOSH | 0,5 | - | - | DB | |
| Notas | ||||||
|
1. O receptor poderá tolerar, sem dano, a exposição contínua a um sinal de entrada ótico modulado que tem este nível de poder em uma pista. O receptor não tem que operar-se corretamente neste poder de entrada. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
