Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QD4A85M01-CD-8

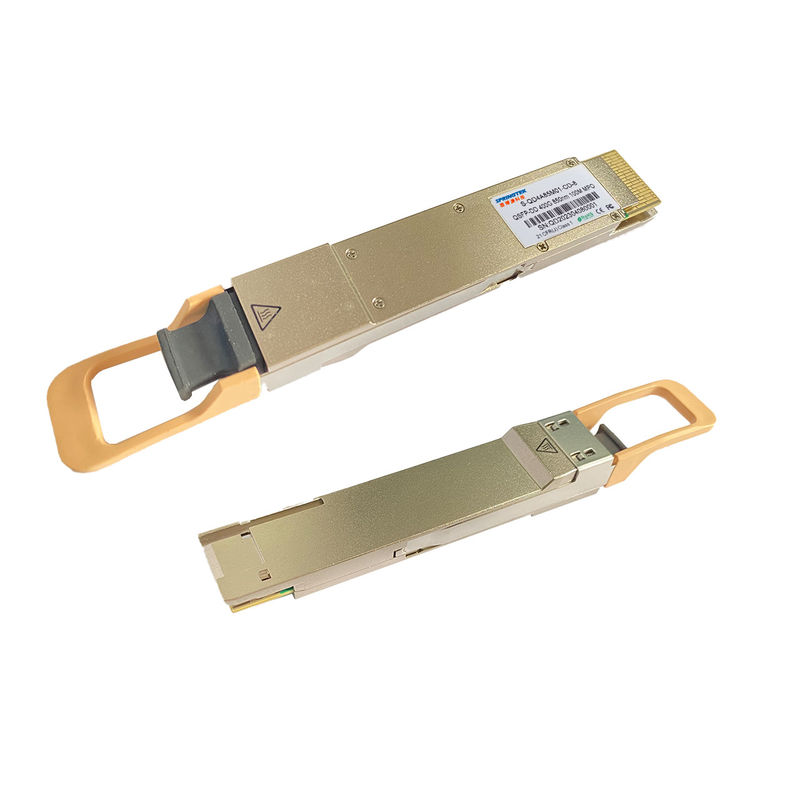

OEM compatível Transceiverr ótico do zimbro 400G milímetro MPO/MTP 100M de QSFP-DD SR8
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Informação pedindo
| Número da peça | Descrição do produto |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, com DDM |
Descrição
Módulo ótico de Springtek 400Gb/s QSFP-DD SR8. Fornece poupanças de despesas da densidade portuária aumentada e do sistema total. O QSFP-DD completo - o módulo ótico frente e verso oferece o independente 8 transmitir e receber os canais, cada capazes da operação 53.125Gb/s para uma taxa de dados agregada de 400Gb/s em 100 medidores da fibra do multi-modo OM3.
Um cabo de fibra ótica com um conector MTP/MPO-16 pode ser obstruído no receptáculo do módulo de QSFP-DD SR8. O alinhamento apropriado é assegurado pelos pinos de guia dentro do receptáculo. O cabo geralmente não pode ser torcido para que o canal apropriado canalize o alinhamento. A conexão elétrica é conseguida através de um tipo MSA-complacente conector da borda de QSFP-DD.
Os comprimentos de onda centrais de todas as 8 pistas paralelas são 850nm. Contém um conector MPO-16 ótico para a relação ótica e um conector de pino 60 para a relação elétrica. O anfitrião FEC é exigido apoiar a transmissão de fibra do multi-modo OM3 de até 70m.
O produto S-QD4A85M01-CD-8 é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o tipo do acordo da Multi-fonte de QSFP-DD (MSA) - 2. Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.
Características
Aplicações
Avaliações máximas absolutas
Tem ser notado que a operação além de todas as avaliações máximas absolutas individuais pôde causar dano permanente a este módulo.
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 3,6 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Temperatura de caso de funcionamento | A | 0 | 70 | °C | |
| Humidade relativa (não-condensação) | RH | 0 | 85 | % |
Condições operacionais e exigências recomendadas da fonte de alimentação
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Temperatura de caso de funcionamento | PARTE SUPERIOR | 0 | 70 | degC | ||
| Tensão de fonte de alimentação | VCC | 3,135 | 3,3 | 3,465 | V | |
| Taxa de dados, cada pista | 26,5625 | GBD | PAM4 | |||
| Dados Rate Accuracy | -100 | 100 | ppm | |||
| Relação de erro do bocado de Pre-FEC | 2.4x10-4 | |||||
| Relação de erro do bocado do cargo-FEC | 1x10-12 | 1 | ||||
| Distância da relação com OM3 | D | 0,5 | 100 | m | 2 |
Notas:
1. FEC forneceu pelo sistema de anfitrião.
2. FEC exigiu no sistema de anfitrião para apoiar a distância máxima.
Características elétricas
As seguintes características elétricas são definidas sobre o ambiente operacional recomendado salvo disposição em contrário.
| Parâmetro | Ponto de teste | Minuto | Típico | Máximo | Unidades | Notas |
| Consumo de potência | 12 | W | ||||
| Fonte atual | Icc | 3,63 | ||||
| Transmissor (cada pista) | ||||||
| Taxa da sinalização, cada pista | TP1 | ± 26,5625 100 ppm | GBD | |||
|
Tensão PK-PK entrada diferencial Má combinação da tolerância |
TP1a | 900 | mVpp | 1 | ||
| Terminação diferencial | TP1 | 10 | % | |||
| O diferencial entrou a perda do retorno | TP1 |
IEEE 802.3-2015 Equação (83E-5) |
DB | |||
| Diferencial ao modo comum Perda de retorno entrada |
TP1 | IEEE 802.3-2015 Equação (83E-6) |
DB | |||
| Tempo de transição, 20% a 80% | TP4 | 9,5 | picosegundo | |||
|
largura da máscara da simetria do olho do Próximo-fim (ESMW) |
TP4 | 0,265 | UI | |||
| altura do olho do Próximo-fim, diferencial | TP4 | 70 | milivolt | |||
|
Largura da máscara da simetria do olho da extremidade (ESMW) |
TP4 | 0,2 | UI | |||
| Altura do olho da extremidade, diferencial | TP4 | 30 | milivolt | |||
| Relação do precursor ISI da extremidade | TP4 | -4,5 | 2,5 | % | ||
| Tensão da saída de modo comum (Vcm) | TP4 | -350 | 2850 | milivolt | 3 | |
Notas:
1. Com a exceção a IEEE 802.3bs 120E.3.1.2 que o teste padrão é PRBS31Q ou quietude scrambled.
2. As JUJUBAS das reuniões especificaram em IEEE 802.3bs 120E.1.1.
3. Tensão de modo comum da C.C. gerada pelo anfitrião. A especificação inclui efeitos da tensão deslocada à terra.
Características óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Transmissor | ||||||
| Comprimento de onda do centro | λC | 840 | 850 | 860 | nanômetro | |
| Taxa de dados, cada pista | ± 26,5625 100 ppm | GBD | ||||
| Formato da modulação | PAM4 | |||||
| Largura espectral do RMS | ∆λrms | 0,6 | nanômetro | Modulado | ||
| Poder médio do lançamento, cada pista | PAVG | -6,5 | 4 | dBm | 1 | |
|
Modulação ótica exterior Amplitude (OMAouter), cada pista |
POMA | -4,5 | 3 | dBm | 2 | |
|
Poder do lançamento no menos de OMAouter TDECQ, cada pista |
-5,9 | DB | ||||
|
Transmissor e dispersão Olho Clouser para PAM4, cada pista |
TDECQ | 4,5 | DB | |||
| Relação da extinção | ER | 3 | DB | |||
| Tolerância ótica da perda do retorno | TOL | 12 | DB | |||
|
Poder médio do lançamento de FORA do transmissor, cada pista |
Poff | -30 | dBm | |||
| Fluxo cercado |
≥ 86% no μm 19 ≤ 30% no μm 4,5 |
|||||
| Receptor | ||||||
| Comprimento de onda do centro | λC | 840 | 850 | 860 | nanômetro | |
| Taxa de dados, cada pista | ± 26,5625 100 ppm | GBD | ||||
| Formato da modulação | PAM4 | |||||
| Ponto inicial de dano, cada pista | THd | 5 | dBm | 3 | ||
| A média recebe o poder, cada pista | -7,9 | 4 | dBm | 4 | ||
| Receba o poder (OMAouter), cada pista | 3 | dBm | ||||
| Sensibilidade do receptor | Sensor | -6,5 | dBm | 5 | ||
| (OMAouter), cada pista | ||||||
| Sensibilidade forçada do receptor (OMAouter), cada pista | SRS | -3 | dBm | 6 | ||
| Reflectância do receptor | RR | -12 | DB | |||
| O LOS afirma | LOSA | -30 | dBm | |||
| O LOS De-afirma | LOSD | -12 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | DB | |||
| Condições forçadas para a sensibilidade do receptor do esforço (nota 7) | ||||||
| Fechamento forçado do olho para PAM4 (SECQ), pista sob o teste |
4 | DB | ||||
| OMAouter de cada pista do agressor | 3 | dBm | ||||
Notas:
1. O poder médio do lançamento, cada pista (minuto) é informativo e não o indicador principal da força de sinal. Um transmissor com poder do lançamento abaixo deste valor não pode ser complacente; contudo, um valor acima deste não assegura a conformidade.
2. Mesmo se o TDECQ < 1="" dB="">
3. O receptor poderá tolerar, sem dano, a exposição contínua a um sinal de entrada ótico que tem este nível de poder médio.
4. A média recebe o poder, cada pista (minuto) é informativa e não o indicador principal da força de sinal. Um poder recebido abaixo deste valor não pode ser complacente; contudo, um valor acima deste não assegura a conformidade.
5. A sensibilidade OMAouter do receptor, cada pista (máxima) é informativa e é definida para uma JUJUBA de 2.4x10-4.
6. Medido com sinal do teste da conformidade na entrada do receptor para as JUJUBAS de 2.4x10-4.
7. Estas condições de teste são medindo a sensibilidade forçada do receptor. Não são características do receptor.
Funções diagnósticas de Digitas
As seguintes características diagnósticas digitais são definidas sobre as condições operacionais normais salvo disposição em contrário.
| Parâmetro | Símbolo | Minuto | Máximo | Unidades | Notas |
| Erro absoluto do monitor da temperatura | DMI_Temp | -3 | 3 | degC | Sobre o funcionamento variação da temperatura |
| Erro absoluto de monitor de tensão de fonte | DMI _VCC | -0,1 | 0,1 | V | Sobre o funcionamento completo escala |
|
Monitor de poder do canal RX absoluto erro |
DMI_RX_Ch | -2 | 2 | DB | 1 |
| Monitor atual diagonal do canal | DMI_Ibias_Ch | -10% | 10% | miliampère | |
|
Monitor de poder do canal TX absoluto erro |
DMI_TX_Ch | -2 | 2 | DB | 1 |
Notas:
1. Dívida à precisão da medida de fibras diferentes, podia haver uma precisão do total adicional +/--1 flutuação do DB, ou +/- do DB 3.
