Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QD4AC4L2K-CD-4

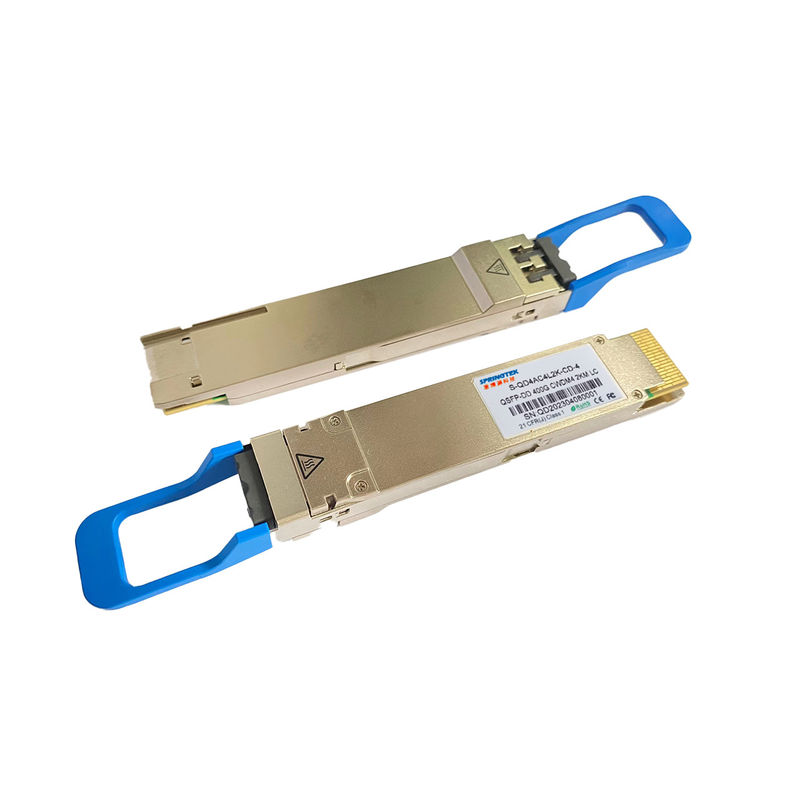

Transceptor compatível 400Gbps CWDM4 2km LC do zimbro de FR4 QSFP-DD
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
Informação pedindo
| Número da peça | Descrição do produto |
|
S-QD4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, com DDM |
Descrição
Módulo ótico de Springtek 400Gb/s QSFP-DD FR4 projetado para aplicações de comunicação ótica de 2km. O módulo S-QD4AC4L2K-CD-4 converte 8 canais (PAM4) de dados de entrada 50Gb/s elétricos a 4 canais de sinais óticos de CWDM, e multiplexa-os em um monocanal para a transmissão 400Gb/s ótica. Reversa, no lado do receptor, do módulo nos de-multiplex opticamente uma entrada 400Gb/s ótica em 4 canais de sinais óticos de CWDM, e de conversos eles a 8 canais (PAM4) de dados de saída 50Gb/s elétricos.
Os comprimentos de onda centrais dos 4 canais de CWDM são 1271, 1291, 1311 e 1331 nanômetro como membros da grade do comprimento de onda de CWDM definida em ITU-T G.694.2.It contêm um conector frente e verso do LC para a relação ótica e um conector de pino 76 para a relação elétrica. Para minimizar a dispersão ótica no sistema do longo-curso, a fibra do único-modo (SMF) tem que ser aplicada neste módulo. O anfitrião FEC é exigido apoiar a transmissão de fibra de até 10km
O produto S-QD4AC4L2K-CD-4 é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o tipo do acordo da Multi-fonte de QSFP-DD (MSA) - 2. Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.
Características
Aplicações
Avaliações máximas absolutas
Tem ser notado que a operação além de todas as avaliações máximas absolutas individuais pôde causar dano permanente a este módulo.
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 3,6 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Temperatura de caso de funcionamento | A | 0 | 70 | °C | |
| Humidade relativa (não-condensação) | RH | 0 | 85 | % |
Condições operacionais e exigências recomendadas da fonte de alimentação
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Temperatura de caso de funcionamento | PARTE SUPERIOR | 0 | 70 | degC | ||
| Tensão de fonte de alimentação | VCC | 3,135 | 3,3 | 3,465 | V | |
| Taxa de dados, cada pista | 26,5625 | GBD | PAM4 | |||
| Dados Rate Accuracy | -100 | 100 | ppm | |||
| Relação de erro do bocado de Pre-FEC | 2.4x10-4 | |||||
| Relação de erro do bocado do cargo-FEC | 1x10-12 | 1 | ||||
| Distância da relação | D | 0,002 | 2 | quilômetro | 2 | |
|
Notas: 1. FEC forneceu pelo sistema de anfitrião. 2. FEC exigiu no sistema de anfitrião para apoiar a distância máxima |
||||||
Características elétricas
As seguintes características elétricas são definidas sobre o ambiente operacional recomendado salvo disposição em contrário.
| Parâmetro | Oint do teste | Minuto | Típico | Máximo | Unidades | Notas | |
| Consumo de potência | 12 | W | |||||
| Fonte atual | Icc | 3,64 | |||||
| Transmissor (cada pista) | |||||||
| Taxa da sinalização, cada pista | TP1 | ± 26,5625 100 ppm | GBD | ||||
|
Tensão PK-PK entrada diferencial Má combinação da tolerância |
TP1a | 900 | mVpp | 1 | |||
| Terminação diferencial | TP1 | 10 | % | ||||
| O diferencial entrou a perda do retorno | TP1 |
IEEE 802.3-2015 Equação (83E-5) |
DB | ||||
| Diferencial ao modo comum Perda de retorno entrada |
TP1 | IEEE 802.3-2015 Equação (83E-6) |
DB | ||||
| Teste entrada forçado módulo | TP1a |
Veja IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
tensão Único-terminada Escala da tolerância (minuto) |
TP1a | -0,4 a 3,3 | V | ||||
| altura do olho do Próximo-fim, diferencial | TP1 | -350 | 2850 | milivolt | 3 | ||
| Receptor (cada pista) | |||||||
| Altura do olho da extremidade, diferencial | TP4 | ± 26,5625 100 ppm | GBD | ||||
|
Pico-à-pico diferencial Tensão da saída |
TP4 | 900 | mVpp | ||||
|
Tensão da saída de modo comum da C.A. (Vcm) |
TP4 | 17,5 | milivolt | ||||
|
Terminação diferencial Má combinação |
TP4 | 10 | % | ||||
|
Perda de retorno da saída diferencial
|
TP4 |
IEEE 802.3-2015 Equação (83E-2) |
|||||
|
Terra comum ao modo diferencial Perda de retorno da conversão |
TP4 |
IEEE 802.3-2015 Equação (83E-3) |
|||||
|
Tempo de transição, 20% a 80%
|
TP4 | 9,5 | picosegundo | ||||
|
largura da máscara da simetria do olho do Próximo-fim (ESMW) |
TP4 | 0,265 | UI | ||||
| altura do olho do Próximo-fim, diferencial | TP4 | 70 | milivolt | ||||
|
Largura da máscara da simetria do olho da extremidade (ESMW) |
TP4 | 0,2 | UI | ||||
| Altura do olho da extremidade, diferencial | TP4 | 30 | milivolt | ||||
| Relação do precursor ISI da extremidade | TP4 | -4,5 | 2,5 | % | |||
| Tensão da saída de modo comum (Vcm) | TP4 | -350 | 2850 | milivolt | 3 | ||
|
Notas: 1. Com a exceção a IEEE 802.3bs 120E.3.1.2 que o teste padrão é PRBS31Q ou quietude scrambled. 2. JUJUBAS das reuniões especificadas em IEEE 802.3bs 120E.1.1. 3. Tensão de modo comum da C.C. gerada pelo anfitrião. A especificação inclui efeitos da tensão deslocada à terra. |
|||||||
Características óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Transmissor | ||||||
| Comprimento de onda do centro | L0 | 1264,5 | 1271 | 1277,5 | nanômetro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanômetro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanômetro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanômetro | ||
| Taxa de dados, cada pista | ± 53,125 100 ppm | GBD | ||||
| Formato da modulação | PAM4 | |||||
| relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Poder médio total do lançamento | Pinta | 9,3 | dBm | |||
| Poder médio do lançamento, cada pista | PAVG | -3,3 | 3,5 | dBm | 1 | |
|
Amplitude ótica exterior da modulação (OMAouter), cada pista |
POMA | -0,3 | 3,7 | dBm | 2 | |
|
Poder do lançamento em OMAouter menos TDECQ, cada pista para o ≥ 4.5dB do ER para o ER < 4=""> |
-1,7 -1,6 |
DB | ||||
|
Olho do transmissor e da dispersão Clouser para PAM4, cada pista |
TDECQ | 3,4 | DB | |||
| TDECQ – 10*log10 (Ceq), cada pista | 3,4 | DB | 3 | |||
| Relação da extinção | ER | 3,5 | DB | |||
|
Diferença no poder do lançamento entre algumas duas pistas (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolerância ótica da perda do retorno | TOL | 17,1 | DB | |||
|
Poder médio do lançamento de FORA do transmissor, cada pista |
Poff | -26 | dBm | |||
| Tempo de transição do transmissor | 17 | picosegundo | ||||
|
Poder médio do lançamento de FORA Transmissor, cada pista |
Poff | -20 | dBm | |||
| Receptor | ||||||
| Comprimento de onda do centro | L0 | 1264,5 | 1271 | 1277,5 | nanômetro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanômetro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanômetro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanômetro | ||
| Taxa de dados, cada pista | ± 53,125 100 ppm | GBD | ||||
| Formato da modulação | PAM4 | |||||
| Ponto inicial de dano, cada pista | THd | 4,5 | dBm | 4 | ||
| A média recebe o poder, cada pista | -7,3 | 3,5 | dBm | 5 | ||
| Receba o poder (OMAouter), cada pista | 3,7 | dBm | ||||
|
Diferença no poder do receptor entre algumas duas pistas (OMAouter) |
4,1 | dBm | ||||
|
Sensibilidade do receptor (OMAouter), cada pista |
Sensor |
Equação (1) |
dBm | 6 | ||
| Sensibilidade forçada do receptor | SRS | -2,6 | dBm | 7 | ||
| Reflectância do receptor | RR | -26 | DB | |||
| O LOS afirma | LOSA | -20 | dBm | |||
| O LOS De-afirma | LOSD | -10,3 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | DB | |||
| Condições forçadas para a sensibilidade do receptor do esforço (nota 7) | ||||||
| Fechamento forçado do olho para PAM4 (SECQ), pista sob o teste |
3,4 | DB | ||||
| SECQ – 10*log10 (Ceq), teste do nder da pista | 3,4 | DB | ||||
| OMAouter de cada pista do agressor | 1,5 | dBm | ||||
|
Notas: 1. O poder médio do lançamento, cada pista (minuto) é informativo e não o indicador principal da força de sinal. Um transmissor com poder do lançamento abaixo deste valor não pode ser complacente; contudo, um valor acima deste não assegura a conformidade. 2. Mesmo se o TDECQ < 1="">exterior (minuto) deve exceder o valor mínimo especificado aqui. 3. Ceq é um coeficiente definido na cláusula 121.8.5.3 de IEEE STD 802.3-2018 que esclarece o realce do ruído do equalizador da referência. 4. A média recebe o poder, cada pista (minuto) é informativa e não o indicador principal da força de sinal. Um poder recebido abaixo deste valor não pode ser complacente; contudo, um valor acima deste não assegura a conformidade. 5. O receptor poderá tolerar, sem dano, a exposição contínua a um sinal de entrada ótico que tem este nível de poder médio. 6. A sensibilidade do receptor (OMAouter), cada pista (máxima) é informativa e é definida para um transmissor com um valor de DB até 3,9 de SECQ. Deve encontrar a equação (1), que é ilustrada em figura 4. 7. Medido com sinal do teste da conformidade em TP3 para o igual das JUJUBAS a 2.4x10-4. 8. Estas condições de teste são medindo a sensibilidade forçada do receptor. Não são características do receptor.
|
||||||
Funções diagnósticas de Digitas
As seguintes características diagnósticas digitais são definidas sobre as condições operacionais normais salvo disposição em contrário.
| Parâmetro | Símbolo | Minuto | Máximo | Unidades | Notas |
| Erro absoluto do monitor da temperatura | DMI_Temp | -3 | 3 | degC | Sobre o funcionamento variação da temperatura |
| Erro absoluto de monitor de tensão de fonte | DMI _VCC | -0,1 | 0,1 | V | Sobre o funcionamento completo escala |
| Erro absoluto de monitor de poder do canal RX | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Monitor atual diagonal do canal | DMI_Ibias_Ch | -10% | 10% | miliampère | |
| Erro absoluto de monitor de poder do canal TX | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Notas: 1. Dívida à precisão da medida de fibras diferentes, podia haver uma precisão do total adicional +/--1 flutuação do DB, ou +/- do DB 3. |
|||||
