Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AC4L05-CD

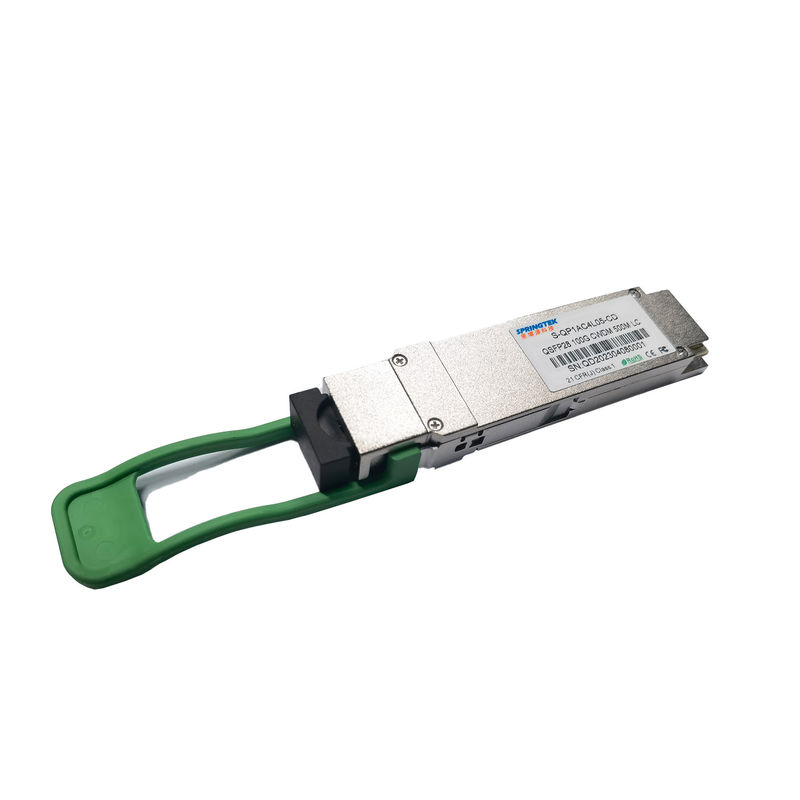

Módulo ótico compatível 100Gbps do transceptor CWDM4 de Nokia QSFP28 LC 500m
Informação pedindo
| Número da peça | Descrição do produto |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, manutenção programada, LC, 500m, 0ºC~+70ºC, com DDM, |
Descrição
Springtek 100Gbps CWDM4 QSFP28 projetado para aplicações de comunicação ótica de 500m. Este módulo contém 4 o transmissor ótico da pista DFB, o receptor ótico de 4 pistas e o bloco da gestão do módulo incluindo 2 relações de série do fio. Os sinais óticos são multiplexados a uma fibra do único-modo através de um conector do LC do padrão do setor.
Características
Aplicações
Padrões
Avaliações máximas absolutas
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte máxima | Vcc | 0 | 3,6 | V | |
| Temperatura de armazenamento | Ts | -40 | 85 | ℃ | |
| Temperatura de caso de funcionamento | Tcase | -5 | 75 | ℃ | |
| Humidade relativa | RH | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Temperatura de caso de funcionamento | Tcase | 0 | 70 | ℃ | |
| Tensão de fonte | VCC | 3,135 | 3,3 | 3,465 | V |
| Humidade relativa | RH | 5 | 85 | % | |
| Dissipação de poder | Paládio | 3,5 | W | ||
| Taxa de dados (ótica) | DRO | 4*25.78125 | Gbps | ||
| Taxa de dados (elétrica) | DRE | 4*25.78125 | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão diferencial PK-PK | Vpp | 900 | milivolt | ||
| Impedância diferencial entrada | Rin | 100 | Ohm | ||
| Má combinação diferencial da resistência da terminação | 10 | % | |||
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Impedância diferencial da saída | Derrota | 100 | Ohm | ||
| Má combinação diferencial da resistência da terminação | 10 | % | |||
| Tensão da saída diferencial | Vout, pp | 400 | 600 | 800 | milivolt |
Características óticas
| Parâmetros | Símbolo | Minuto | Típico | máximo | Unidade | Nota |
| Transmissor | ||||||
| Velocidade do sinal pela pista | BR | ± 25,78125 100 ppm | Gb/s | |||
| Transmita o comprimento de onda | λ0 | 1264,5 | 1271 | 1277,5 | nanômetro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanômetro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanômetro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanômetro | ||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Poder médio total do lançamento | Ptotal | 8,5 | dBm | |||
| Poder médio do lançamento, cada pista | Lota | -6,5 | 2,5 | dBm | ||
| Amplitude ótica da modulação (OMA), cada pista | POMA | -4 | 2,5 | dBm | ||
| Sem energia do lançamento pela pista | -30 | dBm | ||||
| Pena do transmissor e da dispersão (TDP), cada pista | TDP | 3,0 | DB | |||
| Relação da extinção (ER) | ER | 3,5 | DB | |||
| Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Margem da máscara | 15 | % | 1 | |||
| Receptor | ||||||
| Sinalizando a velocidade pela pista | BR | ± 25,78125 100 ppm | Gb/s | |||
| Receba o comprimento de onda | λ0 | 1264,5 | 1271 | 1277,5 | nanômetro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanômetro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanômetro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanômetro | ||
| Ponto inicial de dano, cada pista | 3,5 | dBm | ||||
| A média recebe o poder, cada pista | -10 | 4,5 | dBm | |||
| Receba o poder, cada pista (OMA) | 2,5 | dBm | 2 | |||
| Reflectância do receptor | -26 | DB | ||||
| O LOS afirma | -24 | -13,6 | dBm | |||
| O LOS De-afirma | -11,6 | dBm | ||||
| Histerese do LOS | 0,5 | 6 | DB | |||
