Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AL4L40-CD-OTU4

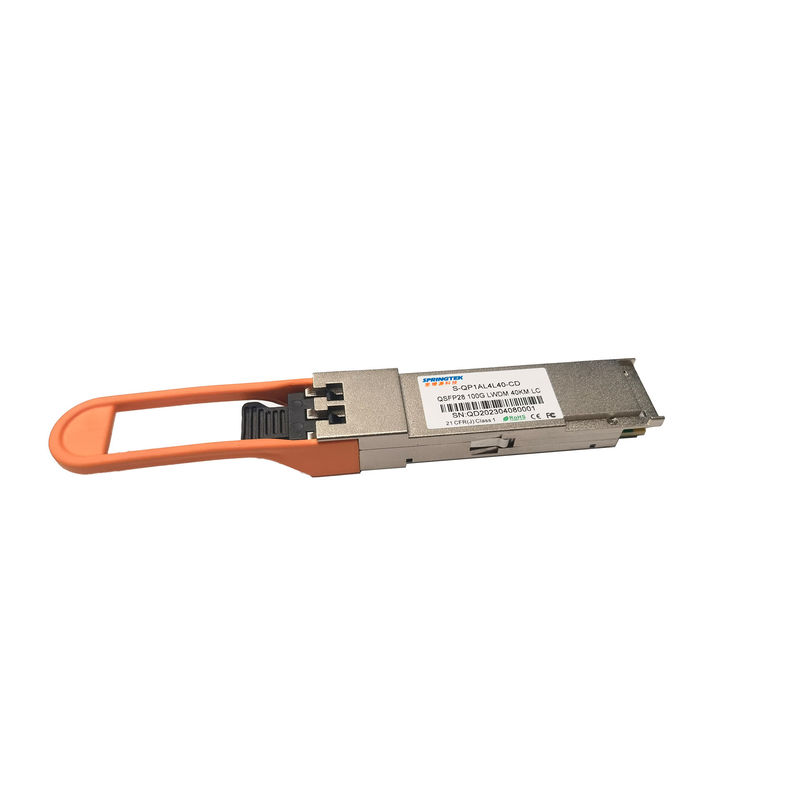

Módulo ótico compatível do transceptor de QSFP28 ER4 OTU4 Cisco 100Gbps 1294 -1310nm 40Km
Informação pedindo
| Número da peça | Descrição do produto |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, 40km, OTU4, 0ºC~+70ºC, com DDM |
Descrição
O transceptor ótico de Springtek 100G QSFP28 ER4 OTU4 integra o trajeto do receptor e do transmissor em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados a quatro motoristas do laser. O controle 4WDM EML dos motoristas do laser com comprimento de onda do centro de 1295,56 nanômetro, 1300.05nm, 1304.58nm e 1309,14 nanômetro. Os sinais óticos são multiplexados a um único – fibra do modo através de um conector do LC do padrão do setor. No receba o lado, as quatro pistas de córregos de dados óticos de-são multiplexados opticamente pelo desmultiplexador ótico integrado. Cada córrego de dados é recuperado por um APD e o amplificador da transporte-impedância, retimed. Este módulo caracteriza uma relação elétrica quente-pluggable, um consumo da baixa potência e a relação de série de 2 fios.
O produto de Springtek é projetado com conexão do fatora de formulários, o óticos/o elétricos e relação diagnóstica digital de acordo com o acordo da Multi-fonte QSFP28 (MSA) e complacente a IEEE 802.3ba.
Características
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Tensão de fonte de alimentação | Vcc | -0,5 | 3,6 | V | ||
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | ||
| Humidade relativa - armazenamento | RHS | 5 | 95 | % | ||
| Os dados entraram a tensão – diferencial | lVDIP-VDINl | - | - | 1,0 | V | |
| Tensão de entrada do controle | VI | -0,3 | - | Vcc+0.5 | V | |
| Corrente de saída do controle | IO | -20 | - | 20 | miliampère |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C | |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V | |
| Consumo de potência total | Paládio | - | - | 4,5 | W | |
| Corrente de pico instantânea na tomada quente | ICC_IP | - | - | 1800 | miliampère | |
| Corrente de pico sustentada na tomada quente | ICC_SP | - | - | 1485 | miliampère | |
| Dissipação de poder máxima, modo da baixa potência | PDLP | - | - | 1,5 | W | |
| Taxa mordida agregada | ABR | - | 103,125 | 111,8 | Gb/s | |
| Taxa de dados pela pista | DRL | - | 25,78125 | - | Gb/s | |
| O controle entrou a tensão alta | VIH | VCC*0.7 | - | VCC+0.3 | V | |
| Ponto baixo da tensão de entrada do controle | VIL | -0,3 | - | VCC+0.3 | V | |
| Taxa de pulso de disparo da relação de série de dois fios | - | - | - | 400 | quilohertz | |
| Tolerância do ruído da fonte de alimentação | - | - | - | 66 | mVpp | 10 hertz -10 megahertz |
| Carga diferencial da saída de dados de Rx | - | - | 100 | - | ohms | |
| Distância de funcionamento | - | 2 | - | 40 | quilômetro | Com FEC |
Especificações elétricas
| Transmissor (entrada do módulo) | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Os dados diferenciais entraram a amplitude | VIN, P-P | 95 | - | 900 | mVpp | |
| Má combinação diferencial da terminação | - | - | 10 | % | ||
| LPMode, restauração e ModSelL | VIL | -0,3 | - | 0,8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| Receptor (saída do módulo) | ||||||
| Amplitude diferencial da saída de dados | VOUT, P-P | 250 | - | 900 | mVpp | |
| Má combinação diferencial da terminação | - | - | % | |||
| Tempo da elevação da saída/queda, 20%~80% | TR | 9,5 | - | 10 | picosegundo | |
| ModPrsL e internacional | VOL | 0 | - | 0,4 | V | IOL =4mA |
| VOH | VCC-0.5 | - |
VCC+0.3
|
V | IOL =4mA | |
características ptical
| Características do transmissor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |
| Poder ótico médio total do lançamento, 100GE | LOTA | - | - | 12,5 | dBm | |
| Poder médio do lançamento, cada pista, 100GE | POUTL | -2,5 | - | 6,5 | dBm | |
| Poder ótico médio total do lançamento, OTU4 | - | - | 11,1 | dBm | ||
| Poder ótico médio do lançamento pela pista, OTU4 | POUTL | 0,6 | - | 5,1 | dBm | |
| Poder médio do lançamento FORA do transmissor, cada pista | POUT_OFF | - | - | -30 | dBm | |
| Relação da extinção | ER | 7 | - | - | DB | |
| Amplitude ótica da modulação (OMA) pela pista, 100GE | OMA | 0,5 | - | 6,5 | dBm | |
| Poder do lançamento em OMA menos TDP pela pista, 100GE | OMA-TDP | -0,5 | - | - | dBm | |
| Diferença no poder do lançamento entre algumas duas pistas (média e OMA) | DT_OMA | - | - | 4 | DB | |
| Pena do transmissor e da dispersão, 100GE | TDP | - | - | 3 | DB | |
| Pena ótica do trajeto, OTU4 | OPP | - | - | 1,5 | DB | |
| Tolerância ótica da perda do retorno | ORLT | 20 | - | - | DB | |
| Máscara de olho ótica, 100GE | Complacente com IEEE 802.3ba-2010 | 1 | ||||
| Máscara de olho ótica, OTU4 | Complacente com ITU-T G.695 | 2 | ||||
| Reflectância do transmissor | TR | - | - | -26 | DB | |
| Características do receptor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Sensibilidade do receptor (OMA), cada pista, 100GE | - | - | - | -18,5 | dBm | 3 |
| Sensibilidade do receptor (poder médio) pela pista, OTU4 | - | - | - | -18,99 | dBm | 4 |
| Sensibilidade forçada do receptor (OMA), pela pista, 100GE | - | - | - | -16 | dBm | |
| Tremor forçado do olho J2 | - | - | 0,33 | - | UI | |
| Tremor forçado do olho J4 | - | 0,48 | - | UI | ||
| Pena vertical do fechamento do olho | - | - | 2,5 | - | DB | |
| Definição da máscara de olho de SRS {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Ponto inicial de dano, cada pista | Pin, dano | -2,5 | - | - | dBm | |
| A média recebe o poder pela pista | - | -20,5 | - | -3,5 | dBm | |
|
Receba o poder em OMA pela pista, Sobrecarga |
OMA | - | - | -3,5 | dBm | |
| Reflectância do receptor | TR | - | - | -26 | DB | |
|
Notas 1. Medido com um teste padrão de teste @25.78 de PRBS 231-1 Gb/s. 2. Medido com um teste padrão de teste @27.95 de PRBS 231-1 Gb/s 3. Medido com um teste padrão de teste PRBS231-1 @25.78Gbps, BER≦5E-5 4. Medido com um teste padrão de teste PRBS231-1 @27.95Gbps, BER≦1.8E-4. |
||||||
