Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AL4L80-CD

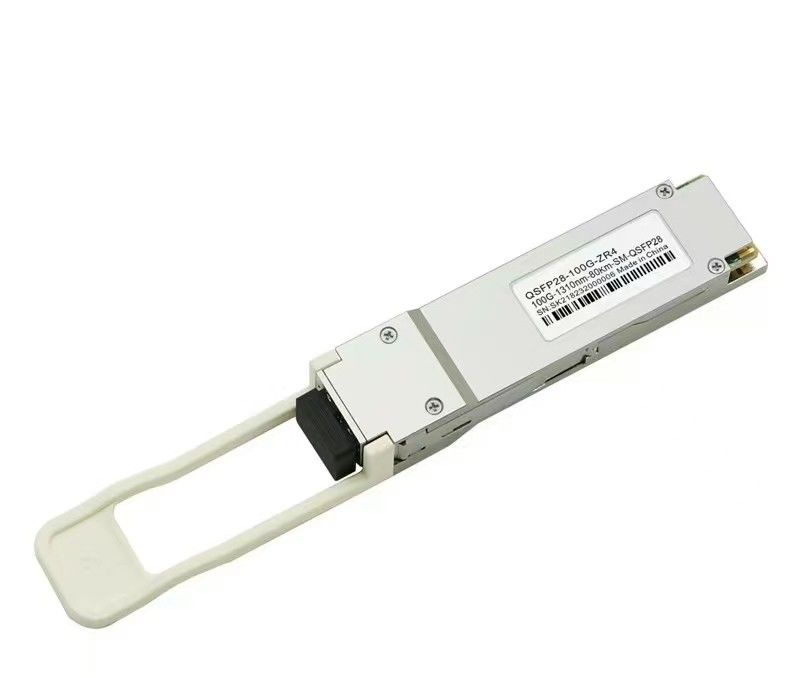

Módulo ótico compatível do transceptor do ZR 1294 -1310nm 80Km de Cisco 100Gbps QSFP28
Informação pedindo
| Número da peça | Descrição do produto |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, manutenção programada, LC, 80km, 0ºC~+70ºC, com DDM |
Descrição
Springtek 100G QSFP28 ZR4 é projetado para aplicações de comunicação ótica de 80km. Este módulo contém 4 - transmissor ótico da pista, receptor ótico de 4 pistas e bloco da gestão do módulo incluindo a cara inter de série de 2 fios. Os sinais óticos são multiplexados a uma fibra do único-modo através de um conector do LC do padrão do setor.
Características
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,3 | 3,6 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa | RH | 15 | 85 | % | |
| Ponto inicial de dano, cada pista | THd | 6,5 | dBm |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Distância da relação com G.652 | P | - | - | 80 | quilômetro |
| Taxa de dados | BR | - | 25,78125 | - | Gbps |
Características elétricas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Nota |
| Dissipação de poder | 6,5 | W | ||||
| Fonte atual | Icc | 1,8759 | De estado estacionário | |||
| Transmissor | ||||||
| Taxa de dados, cada pista | 25,78125 | Gbps | ||||
| Tensão diferencial PK-PK | Vpp | 900 | milivolt | Em 1 megahertz | ||
| Tensão de modo comum | Vcm | -350 | 2850 | milivolt | ||
| Tempo de transição | Trise/Tfall | 10 | picosegundo | 20%~80% | ||
| Má combinação diferencial da resistência da terminação | 10 | % | ||||
| Largura do olho | EW15 | 0,46 | UI | |||
| Altura do olho | EH15 | 95 | milivolt | |||
| Receptor | ||||||
| Taxa de dados, cada pista | 25,78125 | Gbps | ||||
| Má combinação diferencial da resistência da terminação | 10 | % | Em 1 megahertz | |||
| Balanço da tensão da saída diferencial | Vout, pp | 900 | milivolt | |||
| Ruído comum do modo, RMS | Vrms | 17,5 | milivolt | |||
| Tempo de transição | Trise/Tfall | 12 | picosegundo | 20%~80% | ||
| Largura do olho | EW15 | 0,57 | UI | |||
| Altura do olho | EH15 | 228 | milivolt | |||
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Características do transmissor | ||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | 1 | |||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |
| Poder médio total do lançamento | PTOTAL | 8,0 | 12,5 | dBm | ||
| Poder médio do lançamento, cada pista | LOTA | 2,0 | 6,5 | dBm | ||
|
Diferença no poder do lançamento no meio algumas duas pistas (média e OMA) |
- | 3 | dBm | |||
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | |
| Relação da extinção | ER | 6 | - | - | DB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerância ótica da perda do retorno | 20 | DB | ||||
| Transmita a reflectância | RFL | - | - | -12 | DB | |
| Margem da máscara | 5 | * | * | % | ||
|
Definição da máscara de olho da saída {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Características do receptor | ||||||
| Sinalizando a taxa pela pista | 25,78125 | GBD | ||||
| Comprimentos de onda do centro da pista (escala) | λ | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Poder médio do receptor, cada pista | THd | -28 | -7 | dBm | 1 | |
| Poder do receptor, cada pista (OMA) | -7 | dBm | ||||
| Reflectância do receptor | SenOMA1 | -26 | DB | 1 | ||
| Média da sensibilidade do receptor, cada pista | SenOMA2 | -28 | dBm | 2 | ||
|
Interrupção superior elétrica do DB do receptor 3 frequência, cada pista |
LOSA | 31 | Gigahertz | |||
| Ponto inicial de dano, cada pista | LOSD | 6,5 | dBm | |||
| O LOS afirma | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| Histerese do LOS | 0,5 | DB | ||||
| Notas | ||||||
| 1. A sensibilidade é especificada em BER@5E-5 com FEC | ||||||
