Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-FB1023L10-xD

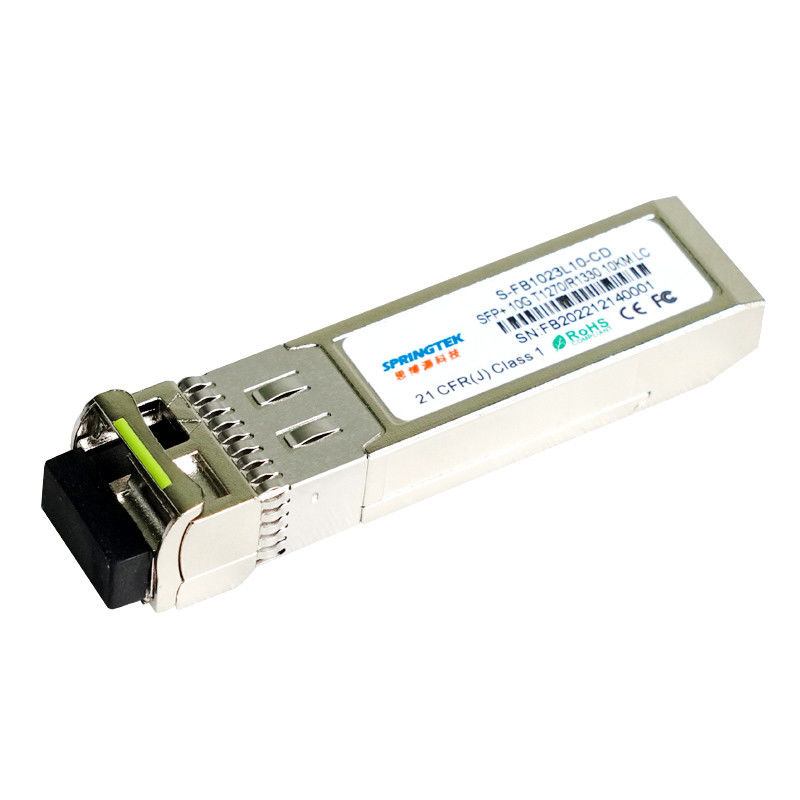

módulo óticodo transceptor de 10G T1270 /R1330nm 10quilômetro BIDI SFP+
Informação pedindo
| Número da peça | Descrição do produto |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, manutenção programada, 10km, 0ºC~+70ºC, com DDM |
| S-FB1023L10-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, manutenção programada, 10km, -40ºC~+85ºC, com DDM |
Descrição
O transceptor de Springtek10G 1270nm SFP+ BIDI é projetado transmitir e receber dados óticos sobre a fibra ótica do único modo para o comprimento de relação 10km.
A relação elétrica do módulo de SFP+ BIDI 10km é complacente às especificações elétricas de SFI. A impedância da entrada do transmissor e da saída do receptor tem 100 ohms diferencial. As linhas de dados estão internamente C.A. acopladas. O módulo fornece a terminação diferencial e reduz o diferencial à conversão de modo comum para a terminação do sinal da qualidade e o baixo IEM.
Características
Única relação do LC
transmissor de 1270nm DFB, receptor do PIN
Consumo de potência <1w>
Aplicável para a conexão de 10km SMF
Única fonte de alimentação de +3.3V
Alojamento inteiramente metálico para o desempenho superior do IEM
A solução eficaz na redução de custos de SFP+, permite umas densidades mais altas do porto e a maior largura de banda
Temperatura de funcionamento: 0 a +70°C -40 a +85°C
RoHS complacente (sem chumbo)
Aplicações
Outras relações óticas
Avaliações máximas absolutas
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | - | - | 300 | miliampère |
| Taxa de dados | BR | - | 10,3125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 700 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V |
| O transmissor permite a tensão | VEN | 0 | - | 0,8 | V |
| Elevação da lógica de TFAULT | VTFH | 2,4 | - | VCC | V |
| Ponto baixo da lógica de TFAULT | VTFL | VEE | - | VEE +0,4 | V |
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 850 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| O LOS afirma a tensão | VLOSA | 2,4 | - | VCC | V |
| O LOS De-afirma a tensão | VLOSD | VEE | - | VEE +0,4 | V |
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | ||
| Características do transmissor | ||||||||
| Tipo do laser | DFB | |||||||
| Comprimento de onda do centro | λ | 1260 | 1270 | 1280 | nanômetro | |||
| Width@-20dB espectral | Δλ | - | - | 1 | nanômetro | |||
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |||
| Poder ótico do lançamento | Lota | -8,2 | - | 0,5 | dBm | 1 | ||
| Relação da extinção | ER | 3,5 | - | - | DB | |||
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | |||
| Diagrama do olho | Cumpre com as máscaras de olho de IEEE802.3ae quando filtrado | |||||||
| Características do receptor | ||||||||
| Tipo do receptor | PIN | |||||||
| Comprimento de onda central | λ | 1320 | 1330 | 1340 | nanômetro | |||
| Sensibilidade do receptor | Senador | - | - | -14,4 | dBm | 2 | ||
| Sobrecarga do receptor | PSAT | 0,5 | - | - | dBm | |||
| Reflectância do receptor | RFL | - | - | -12 | DB | |||
| O LOS afirma | LOSA | -30 | - | - | dBm | |||
| O LOS De-afirma | LOSD | - | - | -17 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae. 2. Medido com 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
