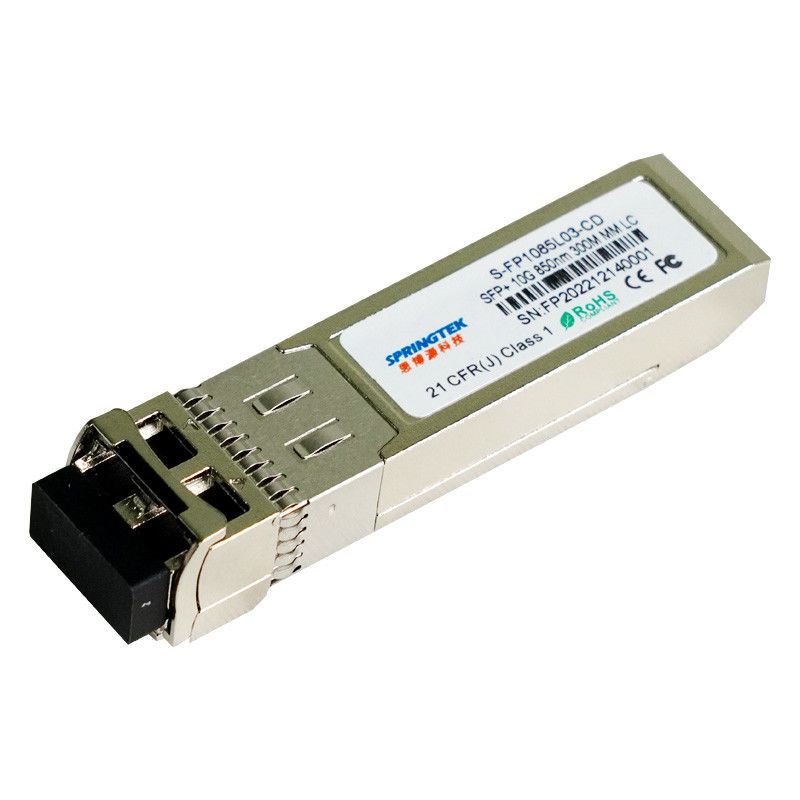

transceptor ótico de 10G SFP+SR, conector do LC, 850nm para até 300m sobre MMF
Informação pedindo
| Número da peça | Descrição do produto |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, manutenção programada, 300m, 0ºC~+70ºC, com DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, manutenção programada, 300m, -40ºC~+85ºC, com DDM |
Descrição
O transceptor de Springtek 850nm SFP+ é projetado transmitir e receber dados óticos sobre a fibra multimodo para os ethernet 10G.
A relação elétrica do módulo é complacente às especificações elétricas de SFI. A impedância da entrada do transmissor e da saída do receptor tem 100 ohms diferencial. As linhas de dados estão internamente C.A. acopladas. O módulo fornece a terminação diferencial e reduz o diferencial à conversão de modo comum para a terminação do sinal da qualidade e o baixo IEM.
Características
detector do laser de 850nm VCSEL e de foto do PIN
Relação ótica do receptáculo frente e verso do LC complian
Única fonte de alimentação de +3.3V
Quente-pluggabl
Acoplamento da C.A. de sinais de CML
Segurança de laser Class1 internacional certificada
Variação da temperatura de funcionamento:
Função de DDMI disponível com modo internamente calibrado
Anúncio publicitário: 0℃~+70℃
RoHS complacente (sem chumbo)
Aplicações
Canal da fibra
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | - | - | 300 | miliampère |
| Taxa de dados | BR | - | 10,3125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 700 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V |
| O transmissor permite a tensão | VEN | -0,3 | - | 0,8 | V |
| Elevação da lógica de TFAULT | VTFH | 2,4 | - | VCC +0,3 | V |
| Ponto baixo da lógica de TFAULT | VTFL | -0,3 | - | +0,4 | V |
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 850 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| O LOS afirma a tensão | VLOSA | 2,4 | - | VCC +0,3 | V |
| O LOS De-afirma a tensão | VLOSD | -0,3 | - | +0,4 | V |
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | ||
| Características do transmissor | ||||||||
| Tipo do laser | FP | |||||||
| Escala de comprimento de onda do centro | λ | 840 | 850 | 860 | nanômetro | |||
| Largura espectral RMS | Δλ | - | - | 0,45 | nanômetro | |||
| Poder médio do lançamento FORA do transmissor | POFF | - | - | -30 | dBm | |||
| Poder ótico do lançamento | Lota | -5 | - | -1 | dBm | 1 | ||
| Relação da extinção | ER | 3,5 | - | - | DB | |||
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | |||
| Tolerância ótica da perda do retorno | - | - | 12 | DB | ||||
| Pena do transmissor e da dispersão | TDP | - | - | 3,9 | DB | |||
| Diagrama do olho | Cumpre com as máscaras de olho de IEEE802.3ae quando filtrado | |||||||
| Características do receptor | ||||||||
| Tipo do receptor | PIN | |||||||
| Comprimento de onda central de funcionamento | λ | 840 | - | 860 | nanômetro | |||
| Sensibilidade do receptor | Senador | - | - | -10 | dBm | 2 | ||
| Sobrecarga do receptor | PSAT | 0,5 | - | - | dBm | |||
| Reflectância do receptor | RFL | - | - | -12 | DB | |||
| O LOS afirma | LOSA | -30 | - | - | dBm | |||
| O LOS De-afirma | LOSD | - | - | -17 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
||||||||
