Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-FP1055L40-CD

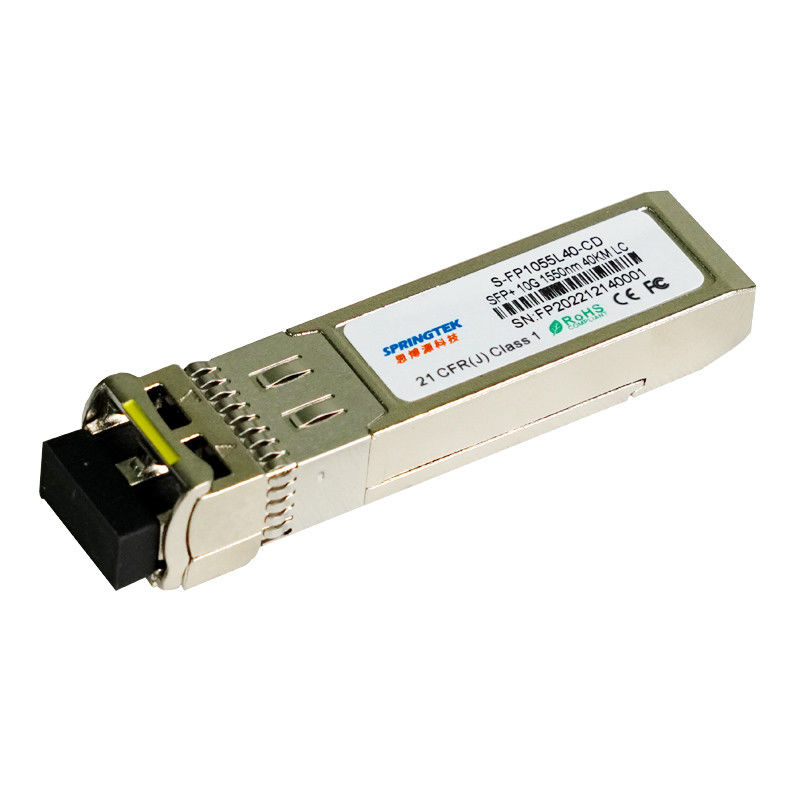

módulo ótico do transceptor de 10Gbps 1550 nanômetro 40quilômetroSFP+
Informação pedindo
| Número da peça | Descrição do produto |
| S-FP1055L40-CD | SFP+, 10.3125Gbps, 1550nm, manutenção programada, 40km, 0ºC~+70ºC, com DDM |
Descrição
Springtek 1550nm refrigerou o transceptor de EML 10Gbps SFP+ é projetado transmitir e receber dados óticos nas relações dos ethernet 10G sobre a fibra ótica até 40km do único modo.
A relação elétrica do módulo de Springtek 1550nm 40km SFP+ é complacente às especificações elétricas de SFI. A impedância da entrada do transmissor e da saída do receptor tem 100 ohms diferencial. As linhas de dados estão internamente C.A. acopladas. O módulo fornece a terminação diferencial e reduz o diferencial à conversão de modo comum para a terminação do sinal da qualidade e o baixo IEM.
Características
Relação ótica frente e verso do LC
1550nm refrigerou o transmissor de EML, receptor do PIN
1.2G a 11.3G mordeu taxas
Consumo da baixa potência<1>
Comprimento de até 40km SMF
Alojamento inteiramente metálico para o desempenho superior do IEM
A solução eficaz na redução de custos de SFP+, permite umas densidades mais altas do porto e a maior largura de banda
Temperatura de funcionamento: 0 a +70°C
RoHS complacente (sem chumbo)
Aplicações
CPRI
Outras relações óticas
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -0 | 70 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 5 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,135 | 3,30 | 3,465 | V |
| Fonte atual | Icc | - | - | 450 | miliampère |
| Taxa de dados | BR | - | 10,3125 | 11,3 | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 180 | 850 | milivolt | |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V |
| O transmissor permite a tensão | VEN | 0 | - | 0,8 | V |
| Elevação da lógica de TFAULT | VTFH | 2,0 | - | VCC | V |
| Ponto baixo da lógica de TFAULT | VTFL | 0 | - | 0,8 | V |
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 850 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| O LOS afirma a tensão | VLOSA | 2,4 | - | VCC | V |
| O LOS De-afirma a tensão | VLOSD | VEE | - | VEE +0,4 | V |
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Características do transmissor | ||||||
| Tipo do laser | EML | |||||
| Escala de comprimento de onda do centro | λ | 1530 | 1550 | 1565 | nanômetro | |
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |
| Poder ótico do lançamento | Lota | -2 | - | +4 | dBm | 1 |
| Amplitude ótica da modulação | POMA | -2,1 | - | - | dBm | |
| Poder médio do lançamento FORA do transmissor | POFF | - | - | -30 | dBm | |
| Relação da extinção | ER | 8,5 | - | - | DB | |
| Pena do transmissor e da dispersão | TDP | - | - | 3 | DB | |
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | |
| Diagrama do olho | Cumpre com as máscaras de olho de IEEE802.3ae quando filtrado | |||||
| Características do receptor | ||||||
| Tipo do receptor | PIN | |||||
| Comprimento de onda central de funcionamento | λ | 1260 | - | 1600 | nanômetro | |
| Sensibilidade do receptor | Senador | - | - | -15,8 | dBm | 2 |
| Sobrecarga do receptor | PSAT | -1 | - | - | dBm | |
| Reflectância do receptor | RFL | - | - | -26 | DB | |
| O LOS afirma | LOSA | -42 | - | - | dBm | |
| O LOS De-afirma | LOSD | - | - | -19 | dBm | |
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |
| Notas | ||||||
|
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae. 2. Medido com 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||
