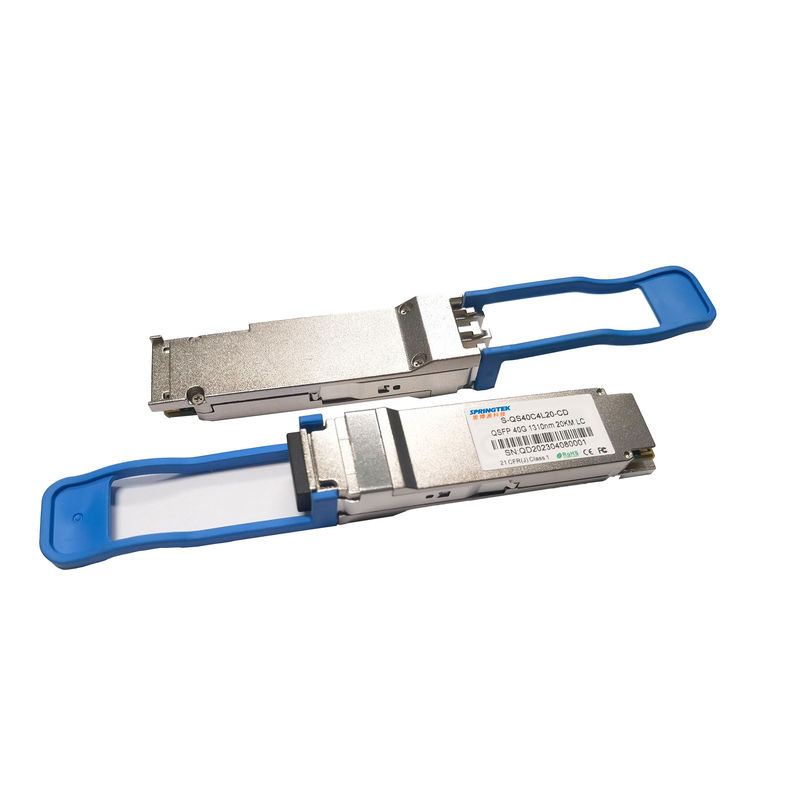

Módulo ótico compatível do transceptor de Cisco 40Gbps QSFP+ 1310nm 20KM LC
Informação pedindo
| Número da peça | Descrição do produto |
| S-QS40C4L20-CD | QSFP+, 40Gbps, 1310nm, manutenção programada, LC, 20km, 0ºC ~ +70ºC, com DDM |
Descrição
O transceptor de Springtek 40G-LR4 QSFP+ é projetado cumprir as exigências das relações dos ethernet 40G sobre SMF até 20km. É complacente com QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. É eficaz na redução de custos, consumo da baixa potência com uma única fonte de alimentação 3.3V. É fabricado com alojamento do tamanho inteiramente metálico e compacto para o desempenho superior do IEM.
Características
Taxa mordida dos apoios até 10.3125Gb/s pela pista
Relação frente e verso do LC
Transmissor Uncooled de 4x10Gbps CWDM, detector da disposição do PIN
Consumo da baixa potência <3>
Comprimento de relação máximo de 20km na fibra do único modo (SMF)
Alojamento inteiramente metálico para o desempenho superior do IEM
Relação da gestão IIC
Única fonte de alimentação de +3.3V
Temperatura de caso de funcionamento: °C 0 a 70
RoHS complacente (sem chumbo)
Aplicações
Accesss de alta velocidade
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo de potência total | P | - | - | 3,5 | W |
| Taxa de dados pela pista | BR | - | 10,3125 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Nota |
| Balanço diferencial da tensão entrada | VIN | 180 | - | 1200 | milivolt | |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω | |
| O diferencial entrou a perda do retorno | Por IEEE P802.3ba 86A.4.1.1 | DB | 10MHz a 11.1GHz | |||
| Diferencial à perda de retorno da entrada do comum-modo | 10 | - | - | DB | 10MHz a 11.1GHz | |
| Tolerância do tremor J2 | J2T | 0,17 | - | - | UI | Por IEEE P802.3ba 86A.4.1 |
| Tolerância do tremor J9 | J9T | 0,29 | - | - | UI | |
| Características elétricas do receptor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 1200 | milivolt | |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω | |
| Perda de retorno da saída diferencial | Por IEEE P802.3ba 86A.4.2.1 | DB | 10MHz a 11.1GHz | |||
| Perda de retorno da saída de modo comum | Por IEEE P802.3ba 86A.4.2.2 | DB | 10MHz a 11.1GHz | |||
| Tempo de transição da saída, 20% a 80% | 28 | - | - | picosegundo | Por IEEE P802.3ba 86A.4.2 | |
| Saída do tremor J2 | J2O | - | - | 0,42 | UI | |
| Saída do tremor J9 | J9O | - | - | 0,65 | UI | |
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | |
| Características do transmissor | |||||||
| Tipo do laser | CWDM DFB | ||||||
| Taxa de dados pela pista | - | - | 10,3125 | - | Gb/s | ||
|
Comprimentos de onda do centro da pista
|
λ0 | 1264,5 | 1277,5 | nanômetro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| relação da supressão do Lado-modo | SMSR | 30 | - | - | DB | ||
| Poder médio total do lançamento | Pinta | - | - | 8,3 | dBm | ||
| Poder médio do lançamento, cada pista | LOTA | -4,5 | - | 2,3 | dBm | ||
| Amplitude ótica da modulação, cada pista | OMA | -4 | - | 3,5 | dBm | ||
| Diferença no poder do lançamento entre algumas duas pistas (OMA) | - | - | 6,5 | DB | |||
| Poder do lançamento em OMA menos TDP, cada pista | -4,8 | - | - | dBm | |||
| Relação da extinção | ER | 3,5 | - | - | DB | ||
| Pena da dispersão do transmissor | TDP | - | - | 2,6 | DB | ||
| Poder médio do lançamento FORA do transmissor, cada pista | POFF | - | - | -30 | dBm | ||
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | ||
| Tolerância ótica da perda do retorno | - | - | 20 | DB | |||
| Reflectância do transmissor | - | - | -12 | DB | |||
| Definição da máscara de olho do transmissor | Complacente a IEEE802.3ba | ||||||
| Características do receptor | |||||||
| Tipo do receptor | PIN | ||||||
| Taxa de dados pela pista | - | 10,3125 | - | Gb/s | |||
| Comprimentos de onda do centro da pista | λ0 | 1264,5 | 1277,5 | nanômetro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| A média recebe o poder, cada pista | PIN1 | -13,7 | - | 2,3 | dBm | ||
| Ponto inicial de dano | Descolamento | 3,3 | - | - | dBm | ||
| Poder do receptor (OMA), cada pista (máxima) | - | - | 3,5 | dBm | |||
| Diferença em para receber o poder entre algumas duas pistas (OMA) (máximos) | - | - | 7,5 | DB | |||
| Sensibilidade do receptor (OMA), cada pista (máxima) | Sen1 | - | - | -11,5 | dBm | 1 | |
| Sensibilidade forçada do receptor (OMA), cada pista (máxima) | Sen1 | - | - | -9,6 | dBm | ||
| Frequência de interrupção superior elétrica do receptor 3dB, cada pista | - | - | 12,3 | Gigahertz | |||
| Reflectância do receptor | RFL | - | - | -26 | DB | ||
| O LOS afirma | LOSA | -30 | - | - | dBm | ||
| O LOS De-afirma | LOSD | - | - | -15 | dBm | ||
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | ||
| Notas | |||||||
| 1. BER=1E-12, medido com PRBS31@10.3125Gbps | |||||||
