Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-SB2G35L20-CD

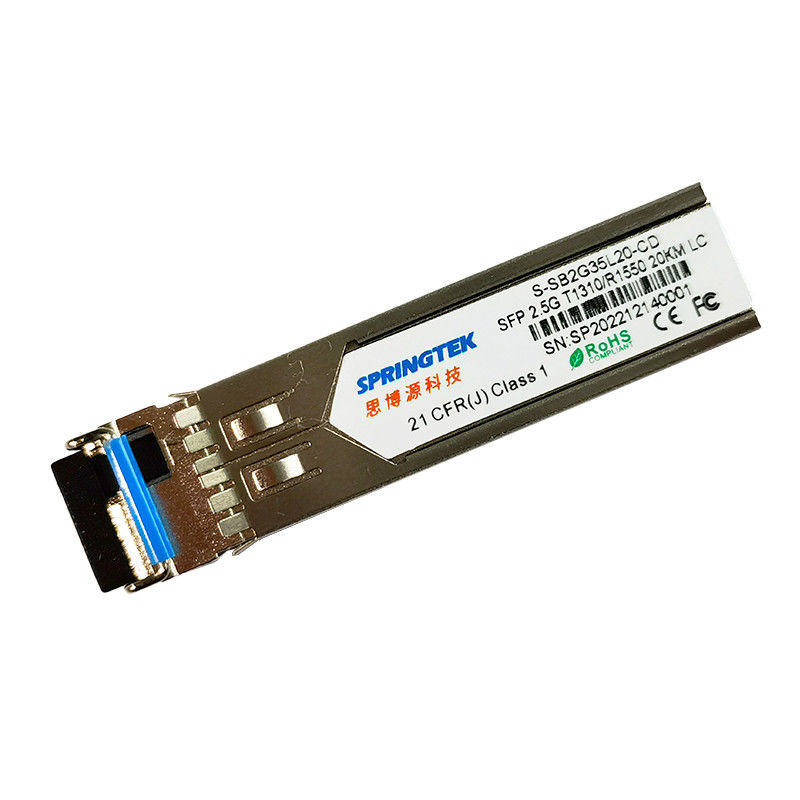

Transceptor ótico compatível Modulee do OEM LC 2.5G T1310/R1550nm de SFP BIDI 20km com DDM
Informação pedindo
| Número da peça | Descrição do produto |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, manutenção programada, 20km, LC, 0ºC~+70ºC, com DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, manutenção programada, 20km, LC, -40ºC~+85ºC, com DDM |
Descrição
Os transceptores de Springtek SFP são elevado desempenho, módulos eficazes na redução de custos que apoiam a taxa de dados de distância de 2.5Gbps e de transmissão de 20km com SMF.
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Os transceptores são compatíveis com acordo da Multi-fonte de SFP e funções digitais dos diagnósticos SFF-8472.
Características
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - operando-se | RÔ | 5 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | - | - | 300 | miliampère |
| Taxa de dados | BR | - | 2,5 | - | Gbps |
Características óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | ||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | ||||
| Potência de saída médio | Lota | -5 | 0 | dBm | 1 | ||
| Relação da extinção | ER | 9,0 | DB | ||||
| Diferencial entrado dados do balanço | VIN | 180 | 1200 | milivolt | 2 | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||
| Inutilização de TX | Inutilização | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Falha de TX | Falha | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nanômetro | ||
| Sensibilidade do receptor | -18 | dBm | 3 | ||||
| Sobrecarga do receptor | -1 | dBm | 3 | ||||
| O LOS De-afirma | LOSD | -20 | dBm | ||||
| O LOS afirma | LOSA | -35 | dBm | ||||
| Histerese do LOS | 0,5 | 4 | DB | ||||
| Diferencial do balanço da saída de dados | Vout | 600 | 800 | 1000 | milivolt | 4 | |
| LOS | Alto | 2,0 | Vcc | V | |||
| Ponto baixo | 0,8 | V | |||||
|
Notas: 1. O poder ótico é lançado em SMF. 2. Entrada de PECL, internamente C.A.-acoplada e terminada. 3. Medido com um teste padrão de teste @2488Mbps de PRBS 223 - 1, JUJUBAS ≤1×10-12. 4. C. a.-acoplado internamente. |
|||||||
Cronometrar e elétrico
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| A inutilização de Tx nega o tempo | t_on | 1 | Senhora | ||
| A inutilização de Tx afirma o tempo | t_off | 10 | µs | ||
| Hora de inicializar, incluindo a restauração da falha de Tx | t_init | 300 | Senhora | ||
| A falha de Tx afirma o tempo | t_fault | 100 | µs | ||
| Inutilização de Tx a restaurar | t_reset | 10 | µs | ||
| O LOS afirma o tempo | t_loss_on | 100 | µs | ||
| O LOS De-afirma o tempo | t_loss_off | 100 | µs | ||
| Taxa de pulso de disparo de série da identificação | f_serial_clock | 100 | 400 | Quilohertz | |
| MOD_DEF (0:2) - alto | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - ponto baixo | VL | 0,8 | V |
Diagnósticos
| Parâmetro | Escala | Unidade | Precisão | Calibração |
| Temperatura | 0 a +70 | °C | ±3°C | Interno |
| -20 a +80 | ||||
| -40 a +85 | ||||
| Tensão | 3,0 a 3,6 | V | ±3% | Interno |
| Corrente diagonal | 0 a 100 | miliampère | ±10% | Interno |
| Poder de TX | -5 a 0 | dBm | ±3dB | Interno |
| Poder de RX | -23 a -1 | dBm | ±3dB | Interno |
