Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-XB1054L80-CD

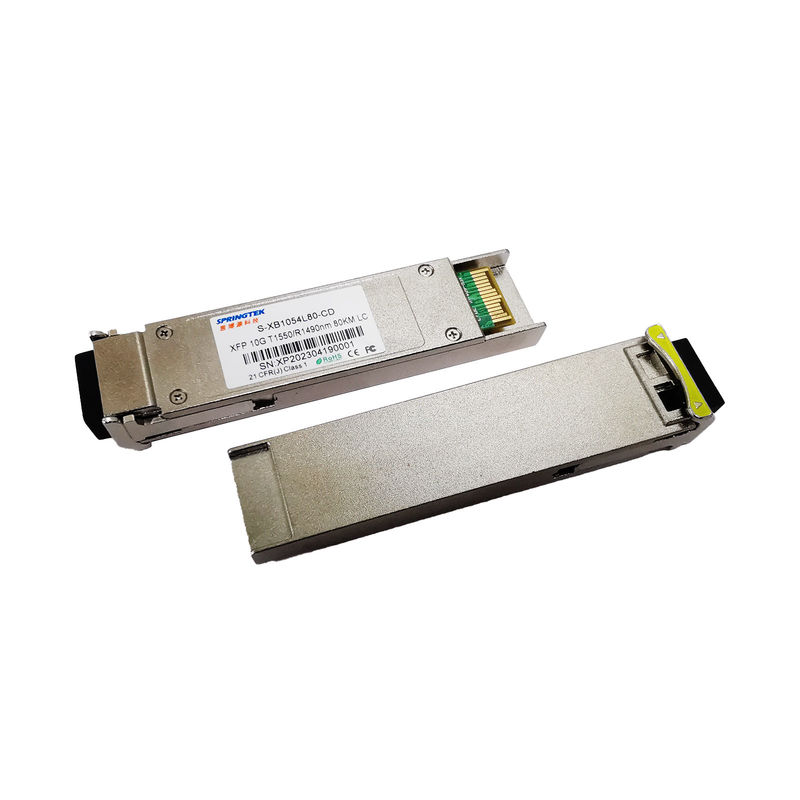

Bidi compatível simples 80km do xfp 10G do zimbro da manutenção programada 1550/1490nm LC DDM Mikrotik do WDM 10G 80km
Informação pedindo
| Número da peça | Descrição do produto |
|
S-XB1054L80-CD |
BIDI, XFP, 10Gbps, Tx1550/Rx1490nm, manutenção programada, 80km, LC 0ºC~+70ºC, com DDM |
Descrição
O módulo de Springtek XFP+ BIDI é complacente com o acordo Pluggable da Multi-fonte do fatora de formulários 10G pequeno (XFP) (MSA), apoiando a dados-taxa de 9.953~11.1Gbps, e a distância de transmissão até 80km em SMF.
O módulo do transceptor compreende um transmissor com 1550nm refrigerou o laser de EML e um receptor com um fotodiodo de APD. O transmissor e o receptor são separados dentro de uma variação da temperatura larga e oferecem a dissipação de calor a melhor e densidades portuárias altas assim de possibilidade eletromagnéticas excelentes da proteção para os sistemas 10GbE.
Características
Aplicações
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4,5 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | +85 | °C | |
| Humidade relativa - operando-se | RÔ | 5 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | +70 | °C | |
| Tensão de fonte de alimentação | Vcc | 3,135 | 3,30 | 3,465 | V |
| Fonte atual | Icc | 500 | miliampère | ||
| Taxa de dados | BR | 9,953 | 11,1 | Gbps |
Características óticas e elétricas
| Características elétricas do transmissor | |||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Comprimento de onda do centro | λc | 1540 | 1550 | 1560 | nanômetro | ||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | ||||
| Potência de saída médio | Lota | -1 | +4 | dBm | 1 | ||
| Relação da extinção | ER | 8,2 | DB | ||||
| Diferencial entrado dados do balanço | VIN | 180 | 950 | milivolt | 2 | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||
| Inutilização de TX | Inutilização | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Características elétricas do receptor | |||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | |
| Comprimento de onda do centro | λc | 1480 | 1490 | 1500 | nanômetro | ||
| Sensibilidade do receptor | -23 | dBm | 3 | ||||
| Sobrecarga do receptor | -8,0 | dBm | 3 | ||||
| O LOS De-afirma | LOSD | -24 | dBm | ||||
| O LOS afirma | LOSA | -35 | dBm | ||||
| Histerese do LOS | 0,5 | 4 | DB | ||||
| Diferencial do balanço da saída de dados | Vout | 400 | 600 | 800 | milivolt | 2 | |
| LOS | Alto | 2,0 | Vcc | V | |||
| Ponto baixo | 0,8 | V | |||||
| Notas | |||||||
|
1. O poder ótico é lançado em SMF. 2. C. a.-acoplado internamente. 3. Medido com um teste padrão de teste @9953Mbps de PRBS 231 - 1, JUJUBAS ≤1×10-12. |
|||||||
