Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-XP1031L2K-CD

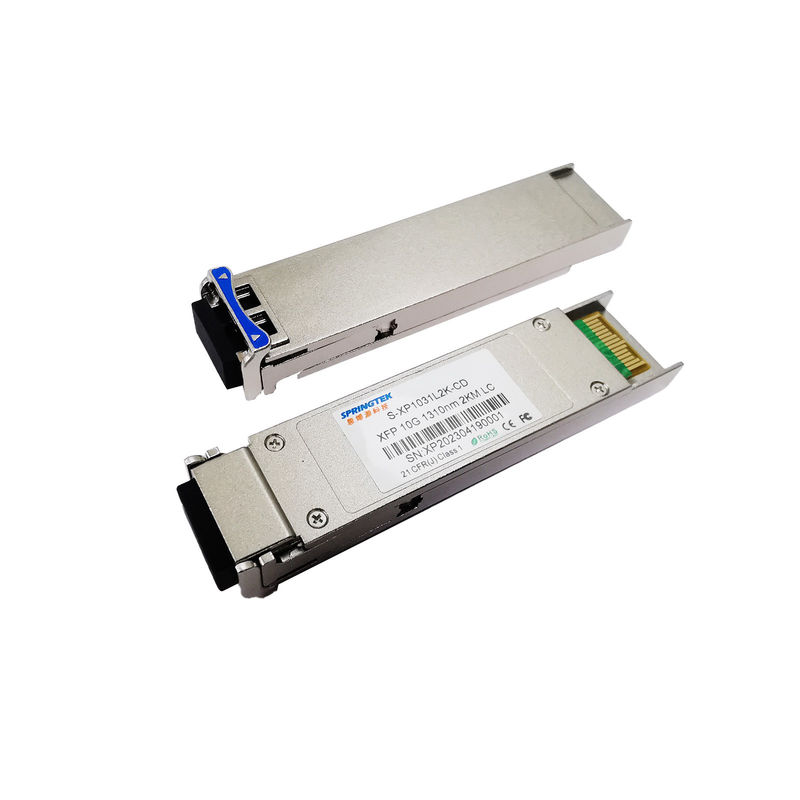

2 km DDM SMF LC Óptico 10G XFP Transceptor 1310nm Modulo compatível
Informações de encomenda
| Número da parte | Descrição do produto |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, com DDM |
Descrição
O módulo Springtek XFP é compatível com o 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), suportando taxa de dados de 9,953 ~ 11,1 Gbps e distância de transmissão de até 2 km na SMF.
O módulo transceptor compreende um transmissor com laser FP de 1310 nm e um receptor com um fotodiodo PIN.O transmissor e o receptor são separados dentro de uma ampla faixa de temperatura e oferecem uma dissipação de calor ótima e excelente blindagem eletromagnética, permitindo assim altas densidades de portas para sistemas de 10 GbE.
Características
Aplicações
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação | Vcc | -Não.5 | 4.5 | V | |
| Intervalo de temperatura de armazenamento | T | - 40 | + 85 | °C | |
| Umidade relativa - Operação | RHO | 5 | 85 | % |
As especificações do dispositivo só são garantidas nas condições de funcionamento recomendadas.
Condições de funcionamento recomendadas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Intervalo de temperatura de funcionamento do caso | Tc | 0 | + 70 | °C | |
| Tensão de alimentação | Vcc | 3.135 | 3.30 | 3.465 | V |
| Corrente de abastecimento | Eu...cc | 500 | mA | ||
| Taxa de dados | BR | 9.953 | 11.1 | Gbit/s |
Características ópticas e eléctricas
| Características elétricas do transmissor | |||||||
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade | Notas | |
| Comprimento de onda central | λc | 1270 | 1310 | 1350 | nm | ||
| Largura espectral ((-20dB) | Δλ | 3 | nm | ||||
| Relação de supressão no modo lateral | SMSR | 30 | dB | ||||
| Potência média de saída | Pfora. | - Seis.5 | +0.5 | dBm | 1 | ||
| Taxa de extinção | Urgência | 3.5 | dB | ||||
| Diferencial de balanço de entrada de dados | VIN | 180 | 950 | mV | 2 | ||
| Impedância diferencial de entrada | ZIN | 90 | 100 | 110 | Ó | ||
| Desativar TX | Desativar | 2.0 | Vcc | V | |||
| Ativar | 0 | 0.8 | V | ||||
| Características elétricas do receptor | |||||||
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Notas | |
| Comprimento de onda central | λc | 1260 | 1600 | nm | |||
| Sensibilidade do receptor | - Quatorze.5 | dBm | 3 | ||||
| Sobrecarga do receptor | 0.5 | dBm | 3 | ||||
| Ativos líquidos | LOSD | - 15 anos.5 | dBm | ||||
| Período de validade | LOSA | - 26 anos. | dBm | ||||
| LOS Histerese | 0.5 | 4 | dB | ||||
| Diferencial de balanço de saída de dados | Vfora. | 400 | 600 | 800 | mV | 2 | |
| LOS | Alto | 2.0 | Vcc | V | |||
| Baixo | 0.8 | V | |||||
| Notas | |||||||
|
1A energia óptica é lançada para SMF. 2- Acoplado internamente. 3. Medido com um PRBS 231- padrão de ensaio @9953Mbps, BER ≤1×10- Doze. |
|||||||
