Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-PP2585L01-CD

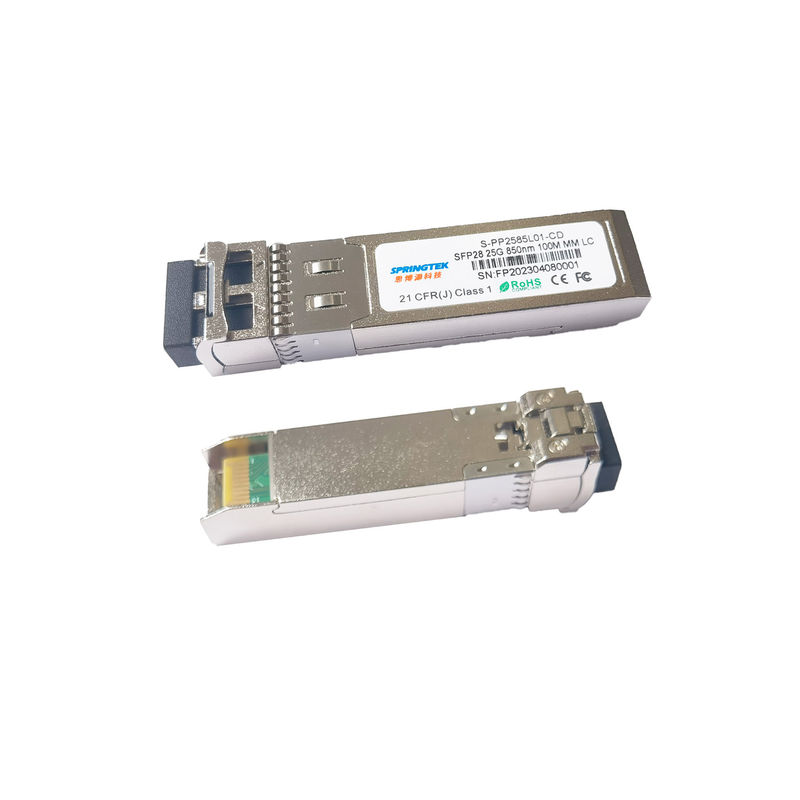

SÊNIOR do transceptor de 850Nm 100m OM4 LC MMF SFP28/do transceptor Sfp dos ethernet
Informação pedindo
| Número da peça | Descrição do produto |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, manutenção programada, 100m, 0ºC~+70ºC, com DDM |
Descrição
Springtek SFP28 para os ethernet 25Gigabit e as aplicações de Infiniband EDR. É um módulo do elevado desempenho para as aplicações de curto prazo de transmissão de dados e da interconexão que se operam em 25.78125Gbps até a fibra OM3 de utilização de 70m ou a fibra OM4 de utilização de 100m. Este módulo é projetado operar-se sobre sistemas da fibra multimodo usando um comprimento de onda nominal de 850nm. A relação elétrica usa um tipo conector da borda de 20 contatos. A relação ótica usa o receptáculo frente e verso do LC.
Características
Taxa de bocado dos apoios 25.78125Gbps
Comprimento de relação máximo de 70m em OM3 MMF e de 100m em OM4 MMF
laser de 850nm VCSEL e de foto do PIN detector
CDR internos no channe do transmissor e do receptor
Receptáculo frente e verso do LC
Variação da temperatura do ambiente operacional: 0 ~ +70℃
Única fonte de alimentação 3.3V
Dissipação de baixa potência: <1.0W
Alojamento SFP28 com proteção aumentada do IEM
Aplicações
Ethernet 25GBASE-SR
Aplicações de Infiniband EDR
aplicações do canal da fibra 32G
Servidores, interruptores, armazenamento e adaptadores do cartão do anfitrião
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 3,6 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,135 | 3,3 | 3,465 | V |
| Fonte atual | Icc | - | - | 300 | miliampère |
| Taxa de dados | BR | 25.78125±100ppm | Gbps | ||
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 90 | - | 100 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V |
| O transmissor permite a tensão | VEN | 0 | - | 0,8 | V |
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 900 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| O LOS afirma a tensão | VLOSA | 2,0 | - | VCC +0,3 | V |
| O LOS De-afirma a tensão | VLOSD | -0,3 | - | +0,4 | V |
Características óticas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | ||
| Características do transmissor | ||||||||
| Escala de comprimento de onda do centro | λ | 840 | 850 | 860 | nanômetro | |||
| Largura espectral RMS | Δλ | - | - | 0,6 | nanômetro | |||
| Potência de saída médio | Pavg | -8,4 | 2,4 | dBm | ||||
| Poder ótico OMA | POMA | -6,4 | 3 | dBm | ||||
| Relação da extinção | ER | 2 | - | - | DB | |||
| Ruído relativo da intensidade | RIN | - | - | -128 | dB/Hz | |||
| Tolerância ótica da perda do retorno | - | - | 12 | DB | ||||
| Fechamento do olho do transmissor e da dispersão | TDEC | - | - | 4,3 | DB | |||
| Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Características do receptor | ||||||||
| Comprimento de onda central de funcionamento | λ | 840 | 850 | 860 | nanômetro | |||
| Sensibilidade do receptor | Senador | - | - | -10,3 | dBm | 3,4 | ||
| Sobrecarga do receptor | PSAT | 2,4 | - | - | dBm | |||
| Reflectância do receptor | RFL | - | - | -12 | DB | |||
| O LOS afirma | LOSA | -30 | - | - | dBm | |||
| O LOS De-afirma | LOSD | - | - | -13 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |||
| Notas | ||||||||
|
1. A relação de batida 5E-5 do transmissor bate/amostra. 2. Complacente com IEEE 802.3ba. 3. O valor mínimo é o minuto Tx OMA informativo, dos iguais com ER infinito e perda de inserção máxima do canal. 4. Sensibilidade medida com um teste padrão de teste de PRBS 231-1, @25.78125Gb/s do receptor, JUJUBAS<5e-5> |
||||||||
