Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-Q52AP001-C

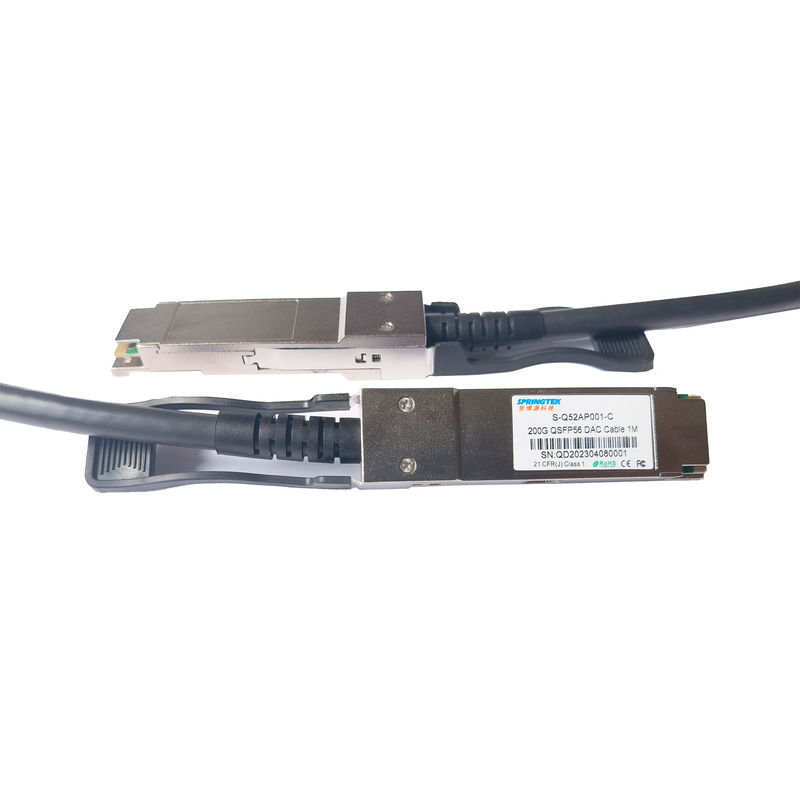

200G QSFP56 a QSFP56 DAC Cable 1M
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
|
S-Q52AP001-C |
200G QSFP56 DAC Cable 1M |
0~70℃ |
Descrição
Os pares de cobre diferenciais da característica oito passivos do conjunto de cabo de cobre de Springtek 200G QSFP5, fornecendo quatro canais da transmissão de dados em aceleram a 56Gbps (PAM4) pelo canal, e cumprem exigências dos ethernet 200G e do InfiniBand. Disponível em um largo soou do fio calibre-de 26AWG através do conjunto de cabo de cobre de 30AWG-this 200G caracteriza a baixa perda de inserção e a baixa conversa transversal.
Springtek 200G QSFP56 usa os sinais PAM4 para a transmissão, que dobra a taxa. Contudo, há umas exigências mais estritas para a perda de inserção do cabo. Para exigências detalhadas, projetado para aplicações no centro de dados, nos trabalhos em rede e nos mercados de telecomunicações que exigem um conjunto de cabo de alta velocidade, seguro, este produto da próxima geração compartilha da mesma relação de acoplamento com o fatora de formulários de QSFP+, fazendo a para trás - compatível com portos existentes de QSFP.
Características
Aplicações
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Temperatura ambiental do armazenamento | -40 | +85 | °C | ||
| Temperatura de caso de funcionamento | Tc | 0 | +70 | °C | |
| Tensão de fonte de alimentação | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Humidade relativa (não-condensação) | RS | 35 | 60 | % | |
| Tensão na entrada de LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Corrente da fonte de alimentação | ICC3 | 15 | miliampère | ||
| Consumo de potência total | Paládio | 0,05 | W | ||
|
Notas: 1.Stress ou as circunstâncias excedem a escala acima podem causar dano permanente ao dispositivo. 2.This é uma avaliação do esforço somente e a operação funcional do dispositivo nestes ou de nenhuma outra condições acima daqueles alistados nas seções operacionais desta especificação não é aplicada. 3.Exposure às condições da avaliação de máximo absoluta por períodos prolongados pode afetar a confiança do dispositivo. |
|||||
Características de alta velocidade
| Parâmetro | Símbolo | Minuto | Al Typic | Máximo | Unidade | Nota |
| Impedância diferencial | RIN, P-P | 90 | 110 | Ώ | ||
| Perda de inserção | SDD21 | -16,06 | DB | Em 13,28 gigahertz | ||
|
Perda do retorno diferencial |
SDD11 | Veja 1 | DB | Em 0,05 a 4,1 gigahertz | ||
| SDD22 | Veja 2 | DB | Em 4,1 a 19 gigahertz | |||
| Comum-modo à perda de retorno da saída do comum-modo | SCC11 |
|
-2 |
DB |
Em 0,2 a 19 gigahertz |
|
| SCC22 | ||||||
|
Diferencial à perda de retorno do comum-modo |
SCD11 | Veja 3 |
DB |
Em 0,01 a 12,89 gigahertz | ||
| SCD22 | Veja 4 | Em 12,89 a 19 gigahertz | ||||
|
Diferencial à perda de conversão comum do modo |
SCD21 |
-10 |
DB |
Em 0,01 a 12,89 gigahertz | ||
| Veja 5 | Em 12,89 a 15,7 gigahertz | |||||
| -6,3 | Em 15,7 a 19 gigahertz |
