Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AP003-C

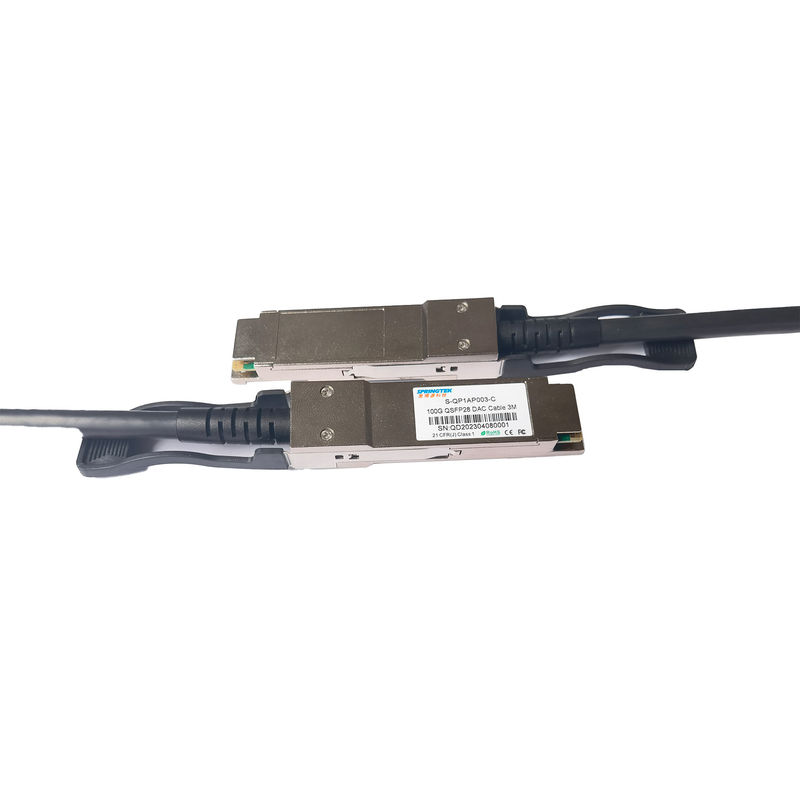

100G QSFP28 a QSFP28 DAC Cable 3M
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
| S-QP1AP003-C | 100G QSFP28 DAC Cable 3M | 0~70℃ |
Descrição
Os produtos passivos do conjunto de cabo de Springtek 100G QSFP28, com base na estrutura de 4 x25G ou de 4 x28G, o produto podem bem satisfazer os interruptores da próxima geração 100G, servidores, routeres e outros produtos de exigências de aplicação.
O cabo de Springtek 100G QSFP28 adota o projeto aperfeiçoado para reduzir a interferência e a perda de inserção, integridade de sinal excelente, conforma-se inteiramente aos padrões dos ethernet e do Infiniband EDR da próxima geração 100G.
Características
Aplicações
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Temperatura ambiental do armazenamento | -40 | +85 | °C | ||
| Temperatura de caso de funcionamento | Tc | 0 | +70 | °C | |
| Tensão de fonte de alimentação | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Dados Rate Per Lane | 1 | 100 | Gb/s |
Características de alta velocidade
| Parâmetro | Symbo | Minuto | Típico | Máximo | Uni | Nota |
| Impedância diferencial | RIN, P | 90 | 110 | Ώ | ||
| Perda de inserção | SDD21 | 22,48 | DB | Em 12,8906 gigahertz | ||
|
Perda do retorno diferencial |
SDD11 | Veja 1 | DB | Em 0,05 a 4,1 gigahertz | ||
| SDD22 | Veja 2 | DB | Em 4,1 a 19 gigahertz | |||
| Comum-modo à perda de retorno da saída do comum-modo | SCC11 |
2 |
DB |
Em 0,2 a 19 gigahertz |
||
| SCC22 | ||||||
| Diferencial à perda de retorno do comum-modo | SCD11 | Veja 3 |
DB |
Em 0,01 a 12,89 | ||
| SCD22 | Veja 4 | Em 12,89 a 19 gigahertz | ||||
| Diferencial à perda de conversão comum do modo |
SCD21 |
10 |
DB |
Em 0,01 a 12,89 | ||
| Veja 5 | Em 12,89 a 15,7 | |||||
| 6,3 | Em 15,7 a 19 gigahertz | |||||
| Margem de exploração do canal | COM | 3 | DB | |||
|
Notas: 1. Coeficiente de reflexão dado pela equação SDD11 (DB) < 16=""> 2. Coeficiente de reflexão dado pela equação SDD11 (DB) < 10=""> 3. Coeficiente de reflexão dado pela equação SCD11 (DB) < 22="" -=""> 4. Coeficiente de reflexão dado pela equação SCD11 (DB) < 15="" -=""> 5. Coeficiente de reflexão dado pela equação SCD21 (DB) < 27="" -=""> |
||||||
