Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-FP10P005-C

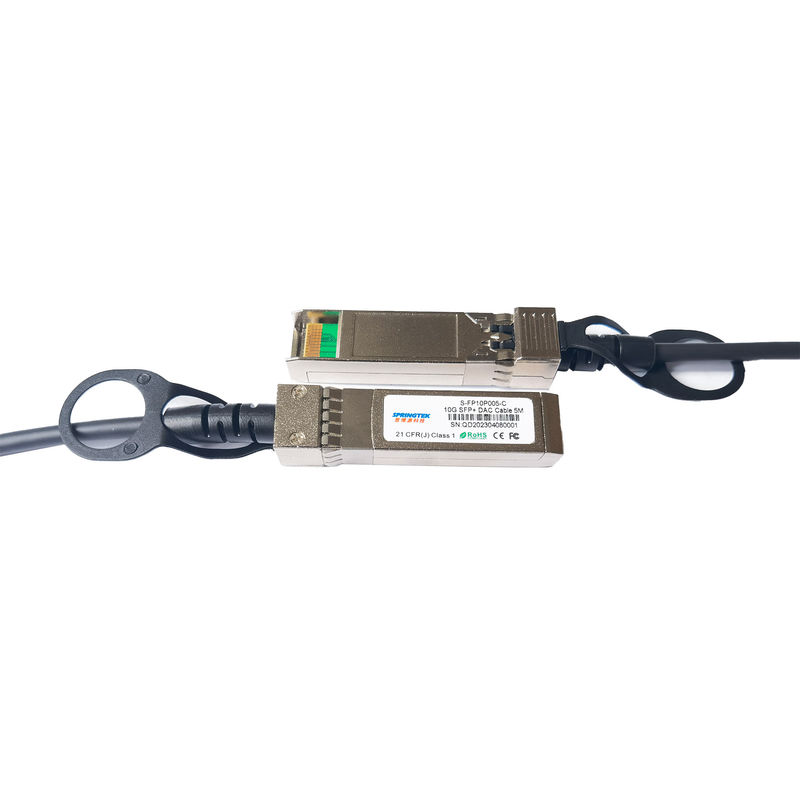

Calibre de diâmetro de fios twinaxial 10G de alta velocidade SFP+ DAC Cable do cabo do anexo 10G direto passivo de SFP+ 5M
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
| S-FP10P005-C | 10G SFP+ DAC Cable 5M | 0~70℃ |
Descrição
Os conjuntos de cabo passivos de Springtek 10Gbps SFP+ são elevado desempenho, aplicações eficazes na redução de custos do canal da fibra I/Osolutions para 10GEthernet e 10G. Os módulos do cobre de SFP+ permitem que o hardware manufacturestoachieve a densidade, o configurability e a utilização portuários altos em um molde muito baixo e em um orçamento de poder reduzido. Os ssemblies de alta velocidade do cabo para cumprir e exceder Gigabit Ethernet e exigências industrystandard do canal da fibra para o desempenho e a confiança.
Características
Aplicações
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Temperatura ambiental do armazenamento | Ts | -40 | +85 | °C | |
| Temperatura de caso de funcionamento | Tc | 0 | +70 | °C | |
| Humidade relativa (não-condensação) | RS | - | 85 | % |
Sistemas
| Desempenho | Meios |
|
Linha 10,5 de Gpbs velocidade, completa - taxa de erro mordido frente e verso: melhor do que 10E-12 |
cabo de cobre Pluggable Quente-pluggable, do padrão do setor do fatora de formulários pequeno (SFP+), disponível como 7m, 10m ou 15m. |
Pin Definitions
| Pin | Lógica | Símbolo | Nome/descrição | Notas |
| 1 | VeeT | Terra do transmissor | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Inutilização do transmissor | 2 |
| 4 | LV-TTL-I/O | SDA | Tow Wire Serial Data | |
| 5 | LV-TTL-I | LCC | Tow Wire Serial Clock | |
| 6 | MOD_DEF0 | O presente do módulo, conecta a VeeT | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | LOS do sinal | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | Vire | Terra do receptor | ||
| 11 | Vire | Terra do receptor | ||
| 12 | CML-O | RD | Os dados do receptor inverteram | |
| 13 | CML-O | RD+ | Os dados do receptor Não-inverteram | |
| 14 | Vire | Terra do receptor | ||
| 15 | VccR | Fonte 3.3V do receptor | ||
| 16 | VccT | Fonte 3.3V do transmissor | ||
| 17 | VeeT | Terra do transmissor | ||
| 18 | CML-I | TD+ | Os dados do transmissor Não-inverteram | |
| 19 | CML_I | TD | Os dados do transmissor inverteram | |
| 20 | VeeT | Terra do transmissor | ||
|
Notas: 1. Os sinais não apoiaram no cobre de SFP+ puxado-para baixo para VeeT com o resistor dos ohms 30K 2. Os conjuntos de cabo ativos não apoiam o LOS e o TX_DIS |
||||
