Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-PP25A010-C

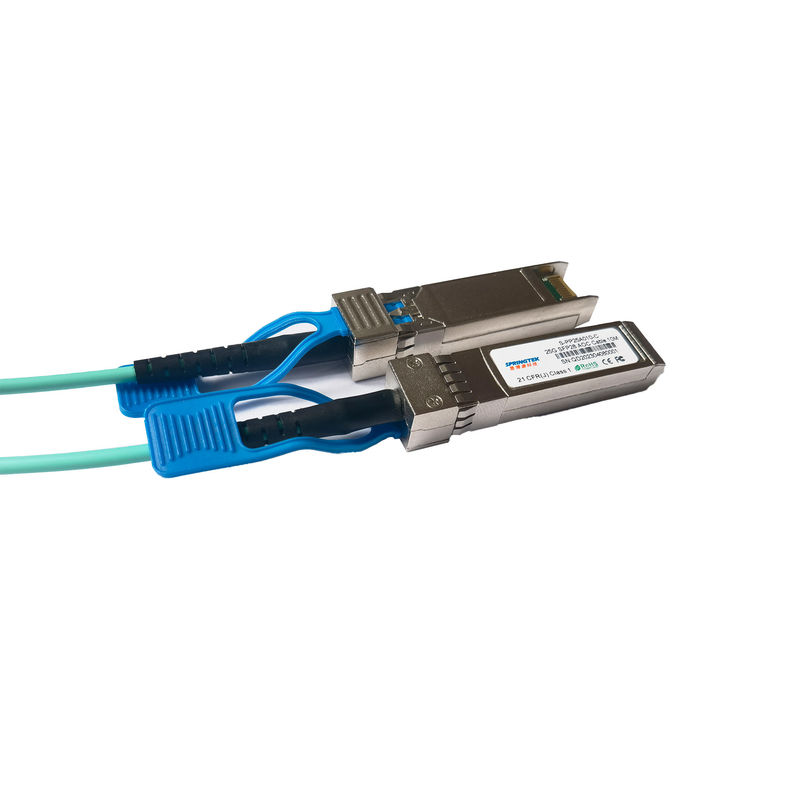

25G SFP28 ao cabo 10M de SFP28 AOC
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
| S-PP25A010-C | cabo 10M de 25G SFP28 AOC | 0~70℃ |
Descrição
Os cabos óticos ativos de Springtek SFP28 são conjuntos da fibra do direto-anexo com os conectores SFP28. São apropriados para distâncias muito curtos e oferecem uma maneira eficaz na redução de custos de conectar dentro das cremalheiras e através das cremalheiras adjacentes.
O comprimento de cabo ótico ativo de Springtek SFP28 é até 70 medidores sobre OM3 MMF ou 100 medidores sobre OM4 MMF. Este módulo é projetado operar-se sobre sistemas da fibra multimodo usando um comprimento de onda nominal de 850nm.
Características
Aplicações
Standardl
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Máximo | Unidade |
| Temperatura de armazenamento | Ts | -20 | +85 | °C |
| Temperatura de caso de funcionamento | Tc | 0 | 70 | °C |
| Umidade de funcionamento | RH | 0 | 85 | % |
| Tensão de fonte | Vcc | -0,3 | 3,6 | V |
|
Nota: Dano pode ocorrer se o transceptor é sujeitado às condições além dos limites. |
||||
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Temperatura de caso de funcionamento | Tc | 0 | +70 | °C | |
| Tensão de fonte | Vcc | 3,135 | 3,3 | 3,465 | V |
| Fonte atual | Icc | 300 | miliampère | ||
| Taxa de bocado | BR | 25,78125 | Gbps |
Transmissor
As seguintes características elétricas são definidas sobre o ambiente operacional recomendado salvo disposição em contrário.
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Sobrecarregue a tensão diferencial PK-PK | TP1a | 900 | milivolt | |||
| Tensão de modo comum (Vcm) | TP1 | -350 | 2850 | milivolt | 2 | |
| Má combinação diferencial da resistência da terminação | TP1 | 10 | % | Em 1MHz | ||
| Perda do retorno diferencial (SDD11) | TP1 | Veja CEI-28G-VSR Equação 13-19 |
DB | |||
| Modo comum à conversão diferencial e à conversão de modo diferencial do toCommon (SDC11, SCD11) | TP1 | Veja CEI-28G-VSR Equation13-20 |
DB | |||
Teste entrada forçado |
TP1a | Veja a seção 13.3.11.2 .1 de CEI-28G-SR |
Receptor
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Tensão diferencial, PK-PK | TP4 | 900 | milivolt | |||
| Tensão de modo comum (Vcm) | TP4 | -350 | 2850 | milivolt | 2 | |
| Ruído comum do modo, RMS | TP4 | 17,5 | milivolt | |||
| Má combinação diferencial da resistência da terminação | TP4 | 10 | % | Em 1 megahertz | ||
| Perda do retorno diferencial (SDD22) | TP4 | Veja CEI-28G-VSR Equation13-19 |
DB | |||
| Modo comum à conversão diferencial e diferencial à conversão de modo comum (SDC22, SCD22) | TP4 | Veja CEI-28G-VSR Equation13-21 |
DB | |||
| Perda de retorno comum do modo (SCC22) | TP4 | -2 | DB | 3 | ||
| Tempo de transição, 20 a 80% | TP4 | 9,5 | picosegundo | |||
| Fechamento vertical do olho (VEC) | TP4 | 5,5 | DB | |||
| Largura do olho na probabilidade 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Altura do olho na probabilidade 10-15 (EH15) | TP4 | 228 | milivolt | |||
| Notas: 1 pelo terminal. 2. o Vcm é gerado pelo anfitrião. A especificação inclui efeitos da tensão deslocada à terra. 3. De 250MHz a 30GHz. |
||||||
