Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-QP1AA001-C

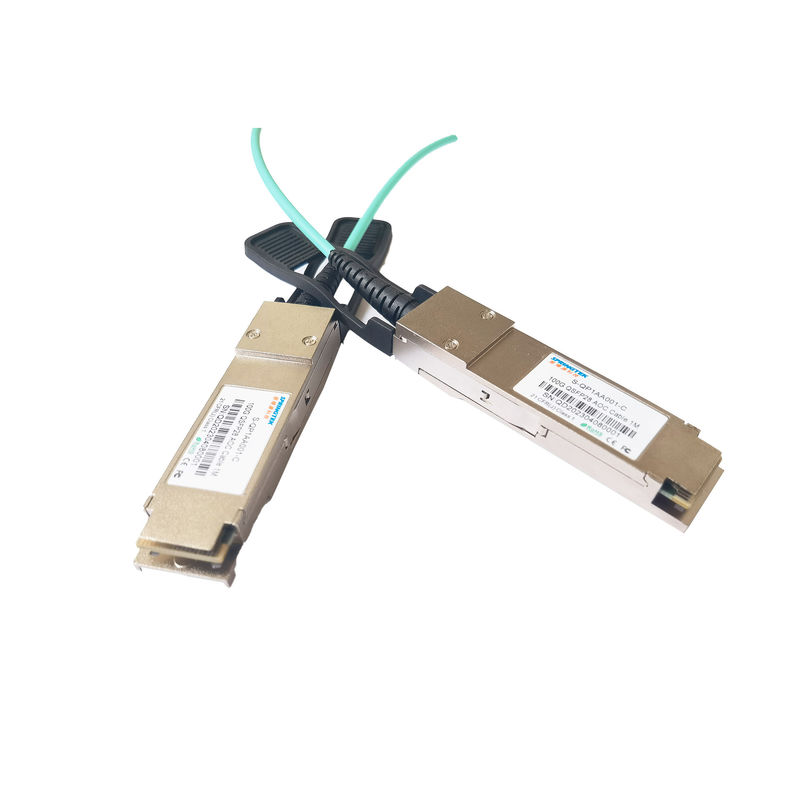

100G QSFP28 ao cabo 1M de QSFP28 AOC
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
| S-QP1AA001-C | cabo 1M de 100G QSFP28 AOC | 0~70℃ |
Descrição
Este produto é um Quatro-canal, fibra ótica Pluggable, paralela QSFP8 AOC para 100 Gigabit Ethernet, aplicações de Infiniband EDR. Este transceptor é um módulo do elevado desempenho para a multi-pista de curto prazo de transmissão de dados e as aplicações da interconexão. Integra quatro pistas dos dados em cada sentido com largura de banda 100Gbps.
O comprimento de cabo ótico ativo de Springtek 100G QSFP28 é até 70 medidores sobre OM3 MMF ou 100 medidores sobre OM4 MMF. Estes módulos são projetados operar-se sobre sistemas da fibra multimodo usando um comprimento de onda nominal de 850nm. A relação elétrica usa um tipo conector da borda de 38 contatos.
Características
Aplicações
Standardl
Avaliações máximas absolutas
Tem-se que notar que a operação além de todas as avaliações máximas absolutas individuais pôde causar dano permanente a este módulo.
| Parâmetro | Símbolo | Minuto | Máximo | Unidade |
| Temperatura ambiental do armazenamento | TSTG | -40 | 85 | ℃ |
| Temperatura de caso de funcionamento | Tc | 0 | 70 | ℃ |
| Umidade de funcionamento | HO | 5 | 85 | % |
| Tensão de fonte de alimentação | Vcc | 0 | +3,6 | V |
Condições operacionais recomendadas
O ambiente operacional recomendado especifica os parâmetros para que as características elétricas e óticas guardam salvo disposição em contrário.
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidades | Notas |
| Caso de funcionamento Temperatura |
TC | 0 | 25 | 70 | °C | |
| Tensão de fonte de alimentação | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Taxa de dados, cada pista | 25,78125 | Gb/s | ||||
| Dados Rate Accuracy | -100 | 100 | ppm | |||
| O controle entrou a tensão alta | 2 | Vcc | V | |||
| Ponto baixo da tensão de entrada do controle | 0 | 0,8 | V |
Transmissor
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Sobrecarregue a tensão diferencial PK-PK |
TP1a | 900 | milivolt | |||
| Tensão de modo comum (Vcm) | TP1 | -350 | 2850 | milivolt | 2 | |
| Terminação diferencial Má combinação da resistência |
TP1 | 10 | % | Em 1MHz | ||
| Perda do retorno diferencial (SDD11) |
TP1 | Veja CEI-28G-VSR Equação 13-19 |
DB | |||
| Modo comum ao diferencial conversão e diferencial a Conversão de modo comum (SDC11, SCD11) |
TP1 | Veja CEI- 28G-VSR Equação 13-20 |
DB | |||
Teste entrada forçado |
TP1a | Veja a seção de CEI-28G-VSR 13.3.11.2 .1 |
Receptor
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Tensão diferencial, PK-PK | TP4 | 900 | milivolt | |||
| Tensão de modo comum (Vcm) | TP4 | -350 | 2850 | milivolt | 2 | |
| Ruído comum do modo, RMS | TP4 | 17,5 | milivolt | |||
| Terminação diferencial Má combinação da resistência |
TP4 | 10 | % | Em 1 megahertz | ||
| Perda do retorno diferencial (SDD22) |
TP4 | Veja CEI-28G-VSR Equação 13-19 |
DB | |||
| Modo comum ao diferencial conversão e diferencial a Conversão de modo comum (SDC22, SCD22) |
TP4 | Veja CEI-28G-VSR Equação 13-21 |
DB | |||
| Perda de retorno comum do modo (SCC22) |
TP4 | -2 | DB | 3 | ||
| Tempo de transição, 20 a 80% | TP4 | 9,5 | picosegundo | |||
| Fechamento vertical do olho (VEC) | TP4 | 5,5 | DB | |||
| Largura do olho na probabilidade 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Altura do olho no robability 10-15 (EH15) |
TP4 | 228 | milivolt | |||
| Notas: 1. pelo terminal. 2. o Vcm é gerado pelo anfitrião. A especificação inclui efeitos da tensão deslocada à terra. 3. De 250MHz a 30GHz |
||||||
