Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-FP10R3M-C

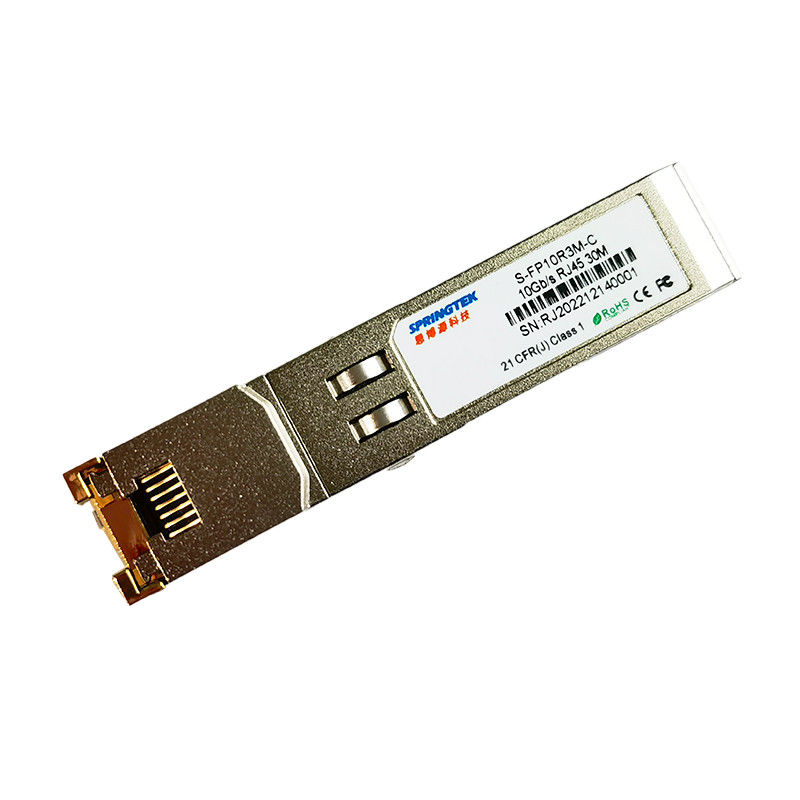

Módulo ótico do transceptor do cobre 30m SFP do zimbro 10GBASE-T
Informação pedindo
| Número da peça | Descrição do produto |
| S-FP10R3M-C | SFP, 10Gb/s, de cobre, RJ45, 30M, 0ºC~+70ºC |
Descrição
Os transceptores Pluggable do sinal de adição de Springtek SFP-10 G-T Copper Small Form (SFP+) são elevado desempenho, confiança alta, módulo eficaz na redução de custos complacente com 10 Gigabit Ethernet e padrões de 10G BASE-T como especificado em IEEE 802. 3-2015 e em IEEE 802.3an, que a dados-taxa 10Gbps de apoio até 30 medidores alcança sobre o cabo protegido da categoria 6A do twisted pair. O módulo apoia 10Gbps completo - ligações de dados frente e verso com 16 sinais nivelados da modulação de amplitude do pulso (PAM). O módulo fornece a informação de série padrão da identificação complacente o SFP+ MSA, que pode ser alcançado com endereço de A0h através do ônibus 2wire de série. IC físico pode igualmente ser alcançado através do ônibus 2wire de série no endereço ACh.
Características
SFF-8431 e SFF-8432 MSA Complant
IEEE 802.3az e 802.3an complacentes
IEEE 802.3bz para 5G&2.5G BASE-T
pegada Quente-pluggable de SFP
Inutilização de TX e função de RX Los
Cerco inteiramente metálico para baixa EMI Emissions
fonte de alimentação de +3.3V única
Consumo da baixa potência (2.5W max @ 30m)
Conjunto compacto do conector RJ-45
Acesso à camada física IC através do ônibus de série de 2 fios
XFI/5GBASE-R/2500BASE-X/SGMII, Auto-negociação de SGMII sobre
Auto-negocia com o outro 10GBase-T PHYs
Apoios 100/1000Base-T usando o cabo do gato 5e ou melhor
Cruzamento de MDI/MDIX
Modos múltiplos do laço de retorno para testar e pesquisar defeitos
Monitoração incorporado do cabo e diagnóstico da relação
Apoio de cabo Unshielded e protegido
Variação da temperatura de funcionamento do caso de 0°C a +70°C
RoHS complacente (sem chumbo)
Aplicações
ethernet 1.25Gigabit sobre o cabo do gato 5e
Especificação ambiental
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades |
| Temperatura de funcionamento | Tc | 0 | +70 | ℃ | |
| Temperatura de armazenamento | -40 | +85 | ℃ |
Relação da corrente elétrica
| Parâmetro | symblo | Minuto | Tipo | Máximo | Unidades |
Notas/circunstâncias |
| Fonte atual | É | 500 | 757 | miliampère | o poder 2.5W máximo sobre a série completa do vlitage e da nota do cuidado de temperature.see fundiu | |
| Tensão entrada | Vcc | 3,13 | 3,3 | 3,47 | V | Provido à terra |
| Tensão máxima | Vmax | 3,6 | V |
Baixo-speedsignals, electroniccharacteristics
| Parâmetro | Símbolo | Minuto | Máximo | Unidades | Notas/circunstâncias |
| PONTO BAIXO da saída de SFP | VOL | 0 | 0,5 | V | 4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| ELEVAÇÃO da saída de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| SFP entrou BAIXO | VIL | 0 | 0,8 | V | 4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
| ELEVAÇÃO da entrada de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
Relação elétrica de alta velocidade, transmissão linha-SFP
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Linha frequência | FL | 800 | Megahertz | codificação 5-level, por IEEE 802,3 | ||
| Impedância da saída de Tx | Zout, Tx | 100 | Ohm | Diferencial, para todas as frequências entre 1MHz e 125MHz | ||
| Impedância de Rx Inout | Zin, Rx | 100 | Ohm | Diferencial, para todas as frequências entre 1MHz e 125MHz |
Relação elétrica de alta velocidade, anfitrião-SFP
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Único balanço terminado da entrada de dados | Vinsing | 500 | 800 | 1100 | milivolt | Diferencial |
| Único balanço terminado da saída de dados | Voutsing | 500 | 800 | 1100 | milivolt | Diferencial |
| Tempo da elevação/queda | Tr, Tf | 20 | 47 | picosegundo | 20%~80% | |
| Impedância da entrada de Tx | Zin | 100 | ohm | Diferencial | ||
| Impedância da entrada de Tx | Zout | 100 | ohm | Diferencial |
Especificações gerais
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Taxa da data | BR | 1 | 10 | Gb/s | Veja as notas 2 a 4 abaixo de IEEE 802,3 compatível. | |
| Comprimento do cabo | L | 30 | m | |||
| Notas | ||||||
| A tolerância do pulso de disparo é +/- 50 ppm. | ||||||
