Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-SP1GR01-C

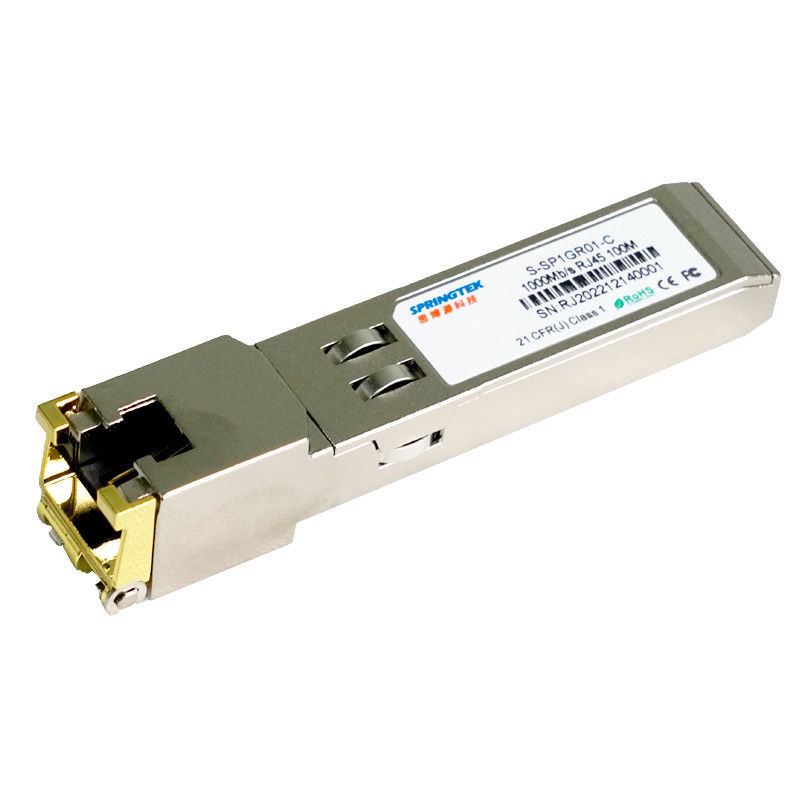

1000 módulo ótico do transceptor docobre 100 m SFP deBASE-T
Informação pedindo
| Número da peça | Descrição do produto |
| S-SP1GR01-C | SFP, 1000Mb/s, de cobre, RJ45 100M, 0ºC~+70ºC |
Descrição
Os transceptores do cobre de Springtek 1000BASE-T SFP são elevado desempenho, módulo eficaz na redução de custos complacente com Gigabit Ethernet e padrões 1000BASE-T como especificado em IEEE 802. 3-2002 e em IEEE 802.3ab, que a dados-taxa 1000Mbps de apoio até 100 medidores alcança sobre o cabo da categoria 5 do twisted pair unshielded (JUJUBA <10-12>
Características
Inutilização de TX e RX Los/sem função do Los
Cerco inteiramente metálico para o baixo IEM
fonte de alimentação da C.C. de +3.3V única
Dissipação de baixa potência (W 1,05 típico)
Acesso à camada física IC através do ônibus de série de 2 fios
Operação de 1000 BASE-T em sistemas de anfitrião com a relação de SERDES
Variação da temperatura de funcionamento do caso de 0°C a +70°C
RoHS complacente (sem chumbo)
Aplicações
Especificação ambiental
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades |
| Temperatura de funcionamento | Tc | 0 | +70 |
℃ |
|
| Temperatura de armazenamento | -40 | +85 | ℃ |
relação da corrente elétrica de +3.3V
| Parâmetro | symblo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Fonte atual | É | 500 | 757 | miliampère | o poder 2.5W máximo sobre a série completa do vlitage e da nota do cuidado de temperature.see fundiu | |
| Tensão entrada | Vcc | 3,13 | 3,3 | 3,47 | V | Provido à terra |
| Tensão máxima | Vmax | 3,6 | V |
Baixo-speedsignals, electroniccharacteristics
| Parâmetro | Símbolo | Minuto | Máximo | Unidades | Notas/circunstâncias |
| PONTO BAIXO da saída de SFP | VOL | 0 | 0,5 | V | 4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| ELEVAÇÃO da saída de SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| SFP entrou BAIXO | VIL | 0 | 0,8 | V | 4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
| ELEVAÇÃO da entrada de SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Linha frequência | FL | 125 | Megahertz | codificação 5-level, por IEEE 802,3 | ||
| Impedância da saída de Tx | Zout, Tx | 100 | Ohm | Diferencial, para todas as frequências entre 1MHz e 125MHz | ||
| Impedância de Rx Inout | Zin, Rx | 100 | Ohm | Diferencial, para todas as frequências entre 1MHz e 125MHz |
Relação elétrica de alta velocidade, anfitrião-SFP
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Único balanço terminado da entrada de dados | Vinsing | 250 | 1200 | miliampère | Único terminado | |
| Único balanço terminado da saída de dados | Voutsing | 350 | 800 | miliampère | Único terminado | |
| Tempo da elevação/queda | Zin, Rx | 175 | picosegundo | 20%~80% | ||
| Impedância da entrada de Tx | Zin | 50 | Ohm | Único terminado | ||
| Impedância da entrada de Tx | Zout | 50 | Ohm | Único terminado |
Especificações gerais
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Taxa de dados | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Notas | ||||||
| a tolerância 1.Clock é +/- 50 ppm. | ||||||
