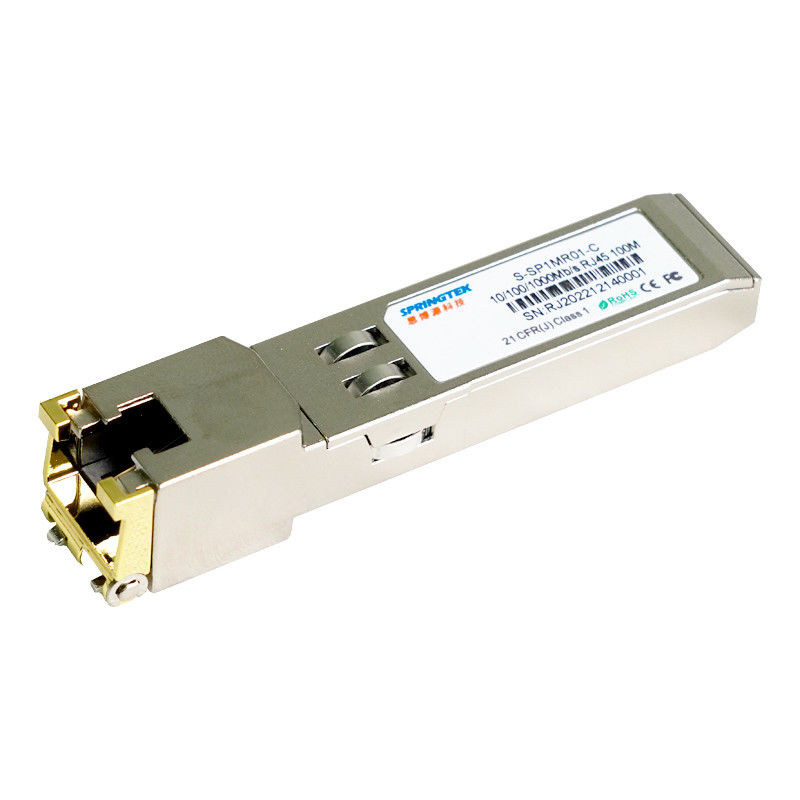

10/100/1000BASE-T módulo ótico do transceptor docobre 100 m SFP
Informação pedindo
| Número da peça | Descrição do produto |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, de cobre, RJ45 100M, 0ºC~+70ºC |
Descrição
O transceptor de SFP do cobre de Springtek GLC-T 10/100/1000BASE-T é elevado desempenho, módulo eficaz na redução de custos complacente com Gigabit Ethernet e padrões 10/100/1000BASE-T como especificado em IEEE 802. 3-2002 e em IEEE 802.3ab, que apoiando 100 medidores alcance sobre o cabo da categoria 5 do twisted pair unshielded.
O GLC-T10/100/1000 apoia completamente - ligações de dados frente e verso com 5 sinais nivelados da modulação de amplitude do pulso (PAM). Todos os quatro pares no cabo são usados com taxa do símbolo em 250Mbps em cada par.
O GLC-T10/100/1000 fornece a informação de série padrão da identificação complacente SFP MSA, que pode ser alcançado com endereço de A0h através 2 do protocolo de série do CMOS EEPROM do fio. IC físico pode igualmente ser alcançado através do ônibus de série de 2 fios no endereço ACh.
Características
Cerco inteiramente metálico para o baixo IEM
Dissipação de baixa potência
Informações sobre o produto detalhada em EEPROM
fonte de alimentação de +3.3V única
Acesso à camada física IC através do ônibus de série de 2 fios
10/100/1000 de operação de BASE-T em sistemas de anfitrião com a relação de SGMII
Complacente com SFP MSA
Complacente com IEEE STD 802.3TM-2002
Complacente com parte 15 do FCC 47 CFR, classe B
Variação da temperatura de funcionamento do caso de 0°C a +70°C
RoHS complacente (sem chumbo)
Aplicações
Interruptor/router a comutar/relação do router
O I/O de alta velocidade para o arquivo separa
Especificação ambiental
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades |
| Temperatura de funcionamento | Parte superior | -0 | 85 | °C | |
| Temperatura de armazenamento | Tsto | -40 | 100 | °C |
Relação da corrente elétrica
| Parâmetro | symblo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Fonte atual | É | 320 | 375 | miliampère | poder 1.2W máximo sobre a série completa da tensão e da temperatura. Veja a nota do cuidado abaixo | |
| Tensão entrada | Vcc | 3,13 | 3,3 | 3,47 | V | Provido à terra |
| Corrente de impulso | Isurge | 30 | miliampère | Tomada quente acima da corrente de estado estacionário. Veja a nota do cuidado | ||
| Cuidado: O consumo de potência e a corrente de impulso são mais altos do que os valores especificados em SFP MSA | ||||||
Baixo-speedsignals
| Parâmetro | Símbolo | Minuto | Máximo | Unidades | Notas/circunstâncias |
| PONTO BAIXO da saída de SFP | VOL | 0 | 0,5 | V | 4.7k a 10k levantam ao host_Vcc. |
| ELEVAÇÃO da saída de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k a 10k levantam ao host_Vcc. |
| SFP entrou BAIXO | VIL | 0 | 0,8 | V | 4.7k a 10k levantam a Vcc. |
| ELEVAÇÃO da entrada de SFP | 2 | Vcc + 0,3 V | V | 4.7k a 10k levantam a Vcc. |
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Linha frequência | fL | 125 | Megahertz | codificação 5-level, por IEEE 802,3 | ||
| Impedância da saída de Tx | Zout, TX | 100 | Ohm | Diferencial | ||
| Impedância da entrada de Rx | Zin, RX | 100 | Ohm | Diferencial |
Relação elétrica de alta velocidade, anfitrião-SFP
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Único balanço terminado da entrada de dados | Vinsing | 250 | 1200 | miliampère | Único terminado | |
| Único balanço terminado da saída de dados | Voutsing | 350 | 100 | 800 | miliampère | Único terminado |
| Tempo da elevação/queda | Zin, Rx | 175 | picosegundo | 20%~80% | ||
| Impedância da entrada de Tx | Zin | 50 | Ohm | Único terminado | ||
| Impedância da entrada de Tx | Zout | 50 | Ohm | Único terminado |
Especificações gerais
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas/circunstâncias |
| Taxa de dados | BR | 10 | 1.000 | Mb/s | IEEE 802,3 compatível. | |
| Comprimento do cabo | L | 100 | m | Categoria 5 UTP. JUJUBAS <10-12> | ||
| Notas: | ||||||
|
1. A tolerância do pulso de disparo é +/- 50 ppm 2. À revelia, o GLC-T10/100/1000 está um completo - dispositivo frente e verso no modo mestre preferido 3. A detecção automática do cruzamento é permitida. O cabo externo do cruzamento não é exigido 4. 10/100/1000 de operação de BASE-T exige o sistema de anfitrião ter uma relação de SGMII 5. sem pulsos de disparo, com um SERDES que não apoie SGMII, o módulo operar-se-á em 1000BASE-T somente. |
||||||
