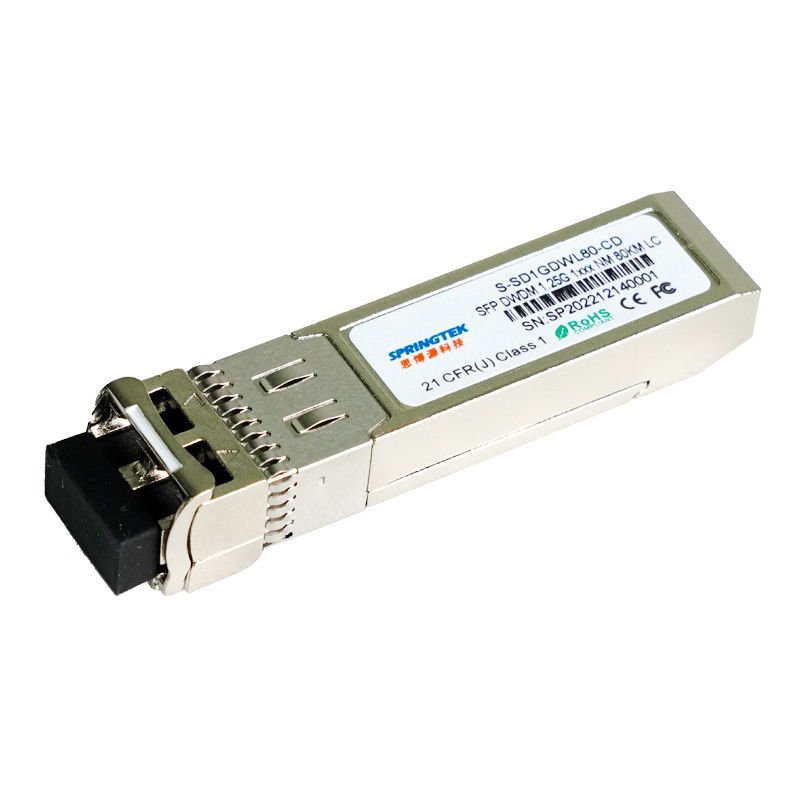

módulo ótico do transceptor de 1.25Gbps DWDM C17~C61 80quilômetroSFP
Informação pedindo
| Número da peça | Descrição do produto |
| S-SD1GDWL80-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, manutenção programada, LC, 80km, 0ºC~+70ºC, com DDM |
| XX=17~61 (C-faixa) do canal da UIT 62~16 (L-faixa do canal da UIT) | |
Descrição
O transceptor de Springtek DWDM SFP exibe a estabilidade excelente do comprimento de onda, apoiando a operação no canal de 100 gigahertz, módulo eficaz na redução de custos. É projetado para o ASAO de DWDM SONET/, o Gigabit Ethernet e as aplicações do canal da fibra.
O transceptor consiste em duas seções: A seção do transmissor incorpora um laser colded de DFB. E a seção do receptor consiste em um fotodiodo de APD integrado com os módulos de TIA.Springtek DWDM SFP para satisfazer a classe mim exigências de segurança do laser.
O transceptor de DWDM SFP fornece uma relação de monitoração aumentada, que permita o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, poder ótico transmitido, recebeu a tensão ótica do poder e de fonte do transceptor, a temperatura do laser e a corrente TÉCNICA.
Características
operação 1.25Gbps
Apropriado para o uso em sistemas do afastamento de canal 100GHz DWDM
Fotodetector de DWDM DFB e de APD para a transmissão de 80km
Complacente com DWDM SFP MSA com o receptáculo frente e verso do LC
Monitoração diagnóstica de Digitas
O frio começa acima a conformidade do comprimento de onda
Temperatura de caso de funcionamento: 0 a +70°C
RoHS complacente (sem chumbo
Aplicações
Ethernet IEEE 802.3ae
Canal da fibra
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,3 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | -5 | - | 70 | °C |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | - | - | 380 | miliampère |
Especificações do transmissor – óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Dados Rate Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| Comprimento de onda do centro (solenoides)△ | lc | lc -25 | lc | lc +25 | pm |
| Comprimento de onda do centro (EOL)▲ | lc | lc -100 | lc | lc+100 | pm |
| Ótico transmita o poder | Po | 0 | - | 5 | dBm |
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB |
| Ótico transmita o poder (deficiente) | PTX_DISABLE | - | - | -40 | dBm |
| Relação da extinção | ER | 8,2 | - | DB | |
| Afastamento de canal | ∆f | - | 100 | - | Gigahertz |
| Geração do tremor | TJP-P | - | - | 70 | mUI |
| Largura espectral (- 20dB) | Dl20 | - | 0,1 | 0,3 | nanômetro |
| Máscara de olho | Complacente com núcleo GR-253-CORE & UIT G.957 de Bell para SONET/SDH e com IEEE 802.3ae para ethernet e canal da fibra | ||||
Especificações do transmissor – elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Tensão de fonte | VccTX | 3,13 | 3,3 | 3,47 | V |
| PECL/CML entrou | VtxDIFF | 500 | - | 1600 | milivolt |
| Elevação entrada/queda | TR/TF | - | - | 160 | picosegundo |
| Falha da TX-falha | Vf | 2 | - | Vcc | V |
| TX-falha normal | Vn | Vee | - | Vee+0.5 | V |
| TX_DISABLE (afirmou) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (negado) | VDL | Vee | - | Vee+0.8 | V |
Especificações do receptor de APD – óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Sensibilidade do receptor (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| Sensibilidade do receptor (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| Poder entrado máximo | RX-sobrecarga | - | - | -7 | dBm |
| Comprimento de onda de funcionamento entrado | λ | 1528 | - | 1564 | nanômetro |
| Reflectância | Rrx | - | - | -24 | DB |
| Perda de sinal afirmada | -40 | - | - | dBm | |
| O LOS De-afirmou | - | - | -25 | dBm | |
| Histerese do LOS | 0,5 | - | - | DB |
Especificações do receptor de APD – elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Tensão de fonte | VccRX | 3,13 | 3,3 | 3,47 | V |
| Balanço da saída diferencial | Vout P-P | 370 | - | 2000 | milivolt |
| Tempo da elevação/queda | Tr/Tf | - | - | 175 | picosegundo |
| Perda de sinal – afirmado | VOH | 2 | - | Vcc | V |
| Perda de sinal – negado | VOL | Vee | - | Vee+0.5 | V |
Sincronismos de baixa velocidade do sinal elétrico
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| A inutilização de TX nega o tempo | tonelada | - | - | 20 | Senhora |
| A inutilização de TX afirma o tempo | t-off | - | - | 20 | Senhora |
| Hora de inicializar, incluindo a restauração de TX_FAULT | t_init | - | - | 300 | Senhora |
| Tempo de partida | t_startup | - | - | 90 | s |
| TX_FAULT/INT afirmam o tempo | t_fault | - | - | 50 | Senhora |
| TX_DISABLE a restaurar | t_reset | 10 | - | - | Senhora |
| O LOS afirma o tempo | t_los_on | - | - | 100 | nós |
| O LOS nega o tempo | t_los_off | - | - | 100 | nós |
| Taxa de pulso de disparo de série da identificação | f_serial_clock | - | - | 100 | quilohertz |
