Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-SP1G31L10-CD

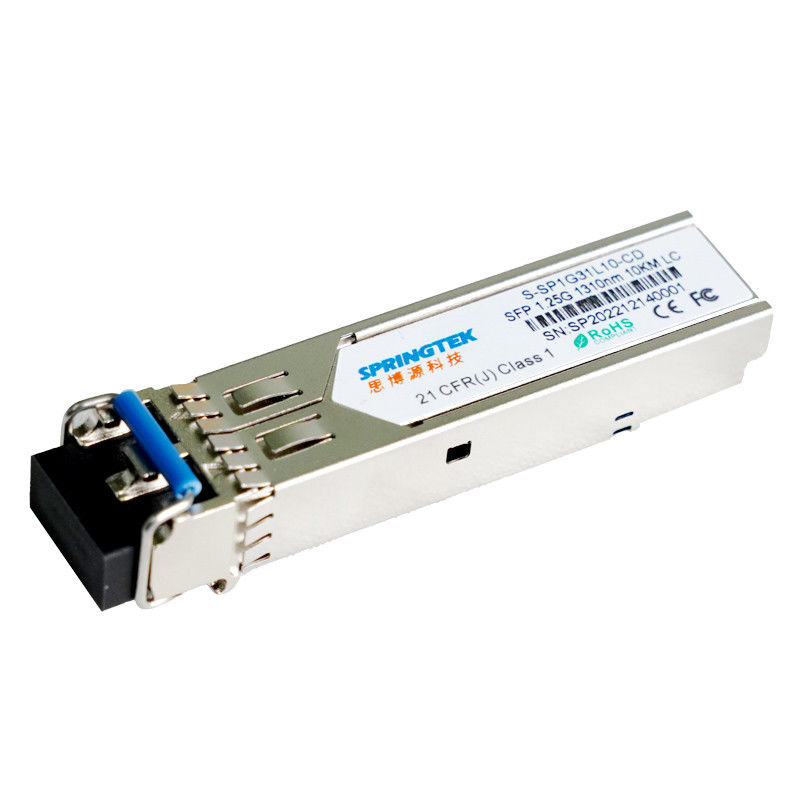

Módulo ótico compatível do transceptor de SFP 1310nm 10km LC do transceptor do OEM 1.25Gbps SFP com DDM
Informação pedindo
| Número da peça | Descrição do produto |
| S-SP1G31L10-CD | SFP, 1.25Gbps, 1310nm, manutenção programada, 10km, LC, 0ºC~+70ºC, com DDM |
| S-SP1G31L10-ID | SFP, 1.25Gbps, 1310nm, manutenção programada, 10km, LC, -40ºC~+85ºC, com DDM |
Descrição
Os transceptores de Springtek SFP são elevado desempenho, módulos eficazes na redução de custos que apoiam a distância de 1.25Gbps e de transmissão de 10km com SMF.
O transceptor consiste em três seções: um transmissor de 1310nm LD, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA). Módulos de Springtek SFP para satisfazer a classe mim exigências de segurança do laser.
Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Características
operação 1.25Gbps
fonte de alimentação de +3.3V única
De capacidade elevada e eficaz na redução de custos
1310nm LD e fotodetector do PIN para a transmissão de 10km
Complacente com SFP MSAand SFF-8472 com o receptáculo frente e verso do LC
Monitoração diagnóstica de Digitas
Compatível com SONET OC-24
Temperatura de caso de funcionamento: 0 a +70°C -40 a +85°C
RoHS complacente (sem chumbo)
Aplicações
Canal da fibra do gigabit
Interruptor para comutar a relação
Aplicações comutadas da placa traseira
Relação do router/servidor
Outros sistemas de transmissão óticos
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | - | - | 300 | miliampère |
| Taxa de dados | BR | - | 1,25 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | |
| Balanço diferencial da tensão entrada | VIN | 400 | - | 2000 | milivolt | |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω | |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V | |
| O transmissor permite a tensão | VEN | 0 | - | 0,8 | V | |
| Elevação da lógica de TFAULT | VTFH | 2,4 | - | VCC | V | |
| Ponto baixo da lógica de TFAULT | VTFL | VEE | - | VEE +0,4 | V | |
| Características elétricas do receptor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | |
| Balanço da tensão da saída diferencial | VOUT | 400 | - | 1000 | milivolt | |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω | |
| O LOS afirma a tensão | VLOSA | 2,4 | - | VCC | V | |
| O LOS De-afirma a tensão | VLOSD | VEE | - | VEE +0,4 | V | |
Características óticas e elétricas
| Características do transmissor | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Tipo do laser | LD | |||||
| Taxa de dados | - | - | 1,25 | - | Gb/s | |
| Escala de comprimento de onda do centro | λ | 1260 | 1310 | 1360 | nanômetro | |
| Largura espectral do RMS | Δλ | - | - | 4 | nanômetro | |
| Poder médio do lançamento FORA do transmissor | POFF | - | - | -40 | dBm | |
| Poder ótico do lançamento | Lota | -8 | - | -2 | dBm | 1 |
| Relação da extinção | ER | 9 | - | - | DB | |
| Características do receptor | ||||||
| Tipo do receptor | PIN | |||||
| Taxa de dados | - | - | 1,25 | - | Gb/s | |
| Comprimento de onda central de funcionamento | λ | 1260 | - | 1610 | nanômetro | |
| Sensibilidade do receptor | Senador | - | - | -22 | dBm | 2 |
| Sobrecarga do receptor | PSAT | -3 | - | - | dBm | |
| O LOS afirma | LOSA | -40 | - | - | dBm | |
| O LOS De-afirma | LOSD | - | - | -22 | dBm | |
| Histerese do LOS | LOSH | 0,5 | 3 | 5 | DB | |
| Notas | ||||||
|
1. As figuras do poder médio são informativas somente, especificado em IEEE802.3z 2. Medido com 27 - 1 PRBS@1.25Gbps, BER-12<10> |
||||||
Especificações gerais
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas |
| Taxa de bocado | BR | - | 1,25 | - | Gb/s | |
| Relação de erro do bocado | JUJUBAS | - | - | 10-12 |
