Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-PP2531L10-CD

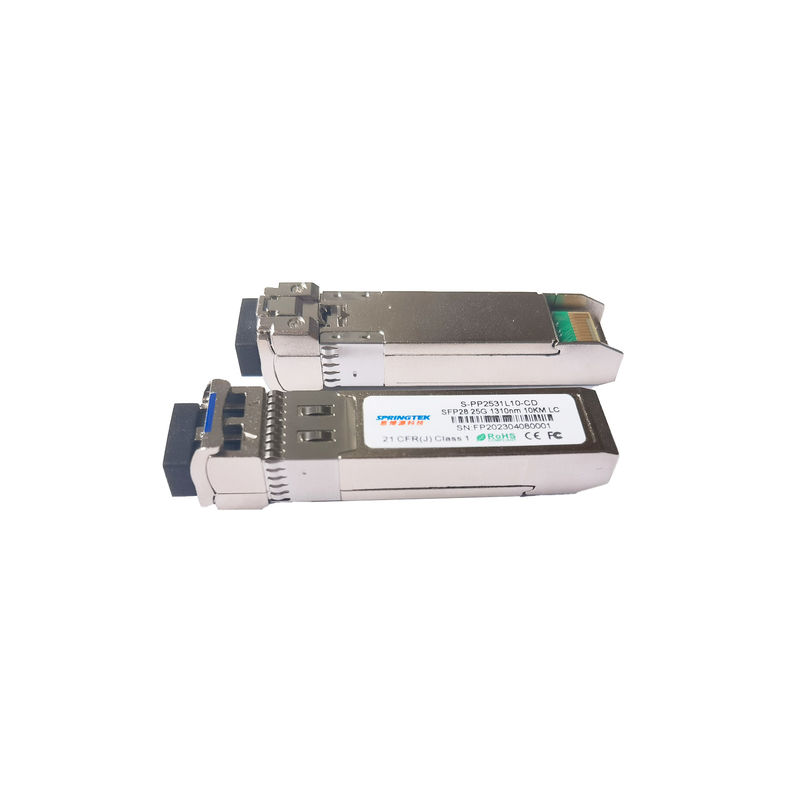

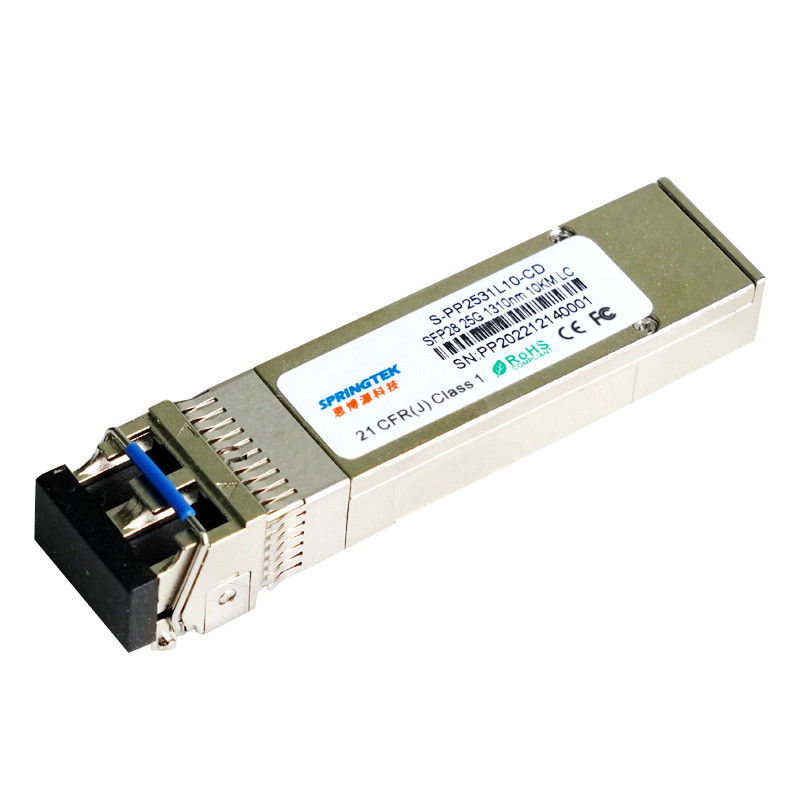

25 módulo ótico do transceptordosGbps1310nm 10quilômetroSFP28
Informação pedindo
| Número da peça | Descrição do produto |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, 10km, 0ºC~+70ºC, com DDM |
Descrição
O transceptor de Springtek SFP28 é projetado transmitir e receber dados óticos sobre a fibra ótica do único modo para o comprimento de relação 10km.
A relação elétrica do módulo de SFP28 10km é complacente às especificações elétricas de SFI. A impedância da entrada do transmissor e da saída do receptor tem 100 ohms diferencial. As linhas de dados estão internamente C.A. acopladas. O módulo fornece a terminação diferencial e reduz o diferencial à conversão de modo comum para a terminação do sinal da qualidade e o baixo IEM.
Características
Relação ótica frente e verso do LC
transmissor de 1310nm DFB, receptor do PIN
Aplicável para a conexão de 10km SMF
Alojamento inteiramente metálico para o desempenho superior do IEM
Única fonte de alimentação 3.3V
consumo de potência 1.5W máximo
A solução eficaz na redução de custos de SFP+, permite um porto mais alto
densidades e maior largura de banda
Temperatura de caso de funcionamento: 0 a +70°C
Compatível com RoHS
Aplicações
eCPRI&CPRI
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | -0,5 | 4 | V | |
| Variação da temperatura do armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa - armazenamento | RHS | 0 | 95 | % | |
| Humidade relativa - operando-se | RÔ | 0 | 85 | % |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Variação da temperatura de funcionamento do caso | Tc | 0 | +70 | °C | |
| Tensão de fonte de alimentação | Vcc | 3,14 | 3,3 | 3,47 | V |
| Fonte atual | Icc | 600 | miliampère | ||
| Taxa de dados | BR | - | 25,78 | - | Gbps |
Características elétricas
| Características elétricas do transmissor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço diferencial da tensão entrada | VIN | 200 | - | 900 | milivolt |
| O diferencial de Tx entrou Impendence | ZIN | - | 100 | - | Ω |
| Tensão da inutilização do transmissor | VDIS | 2,0 | - | VCC +0,3 | V |
| O transmissor permite a tensão | VEN | 0 | - | 0,8 | V |
| Elevação da lógica de TFAULT | VTFH | 2,4 | - | VCC | V |
| Ponto baixo da lógica de TFAULT | VTFL | VEE | - | VEE +0,4 | V |
| Características elétricas do receptor | |||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade |
| Balanço da tensão da saída diferencial | VOUT | 300 | - | 850 | milivolt |
| Saída diferencial Impendence de Rx | ZOUT | - | 100 | - | Ω |
| O LOS afirma a tensão | VLOSA | 2,4 | - | VCC | V |
| O LOS De-afirma a tensão | VLOSD | VEE | - | VEE +0,4 | V |
Características óticas e elétricas
| Características elétricas do transmissor | ||||||||||
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Nota | ||||
| Escala de comprimento de onda do centro | λ | 1295 | 1310 | 1325 | nanômetro | |||||
| Width@-20dB espectral | Δλ | - | - | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | - | - | DB | |||||
| Poder ótico do lançamento | Lota | -7 | - | 2 | dBm | 1 | ||||
| Amplitude ótica da modulação | OMA | -4 | - | 2,2 | dBm | |||||
| Poder do lançamento em OMA-TDP | -5 | DB | ||||||||
| Pena da dispersão do transmissor | TDP | - | - | 2,7 | DB | |||||
| Poder médio do lançamento FORA do transmissor | -20 | dBm | ||||||||
| Relação da extinção | ER | 3 | - | - | DB | |||||
| Ruído relativo da intensidade | RIN | - | - | -130 | dB/Hz | |||||
| Diagrama do olho | Cumpre com as máscaras de olho de IEEE802.3cc quando filtrado | |||||||||
| Características elétricas do receptor | ||||||||||
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Nota | ||||
| Comprimento de onda central de funcionamento | λ | 1295 | 1310 | 1325 | nanômetro | |||||
| Receptor Unstressed OMA Sensitivity | Senador | - | - | -12 | dBm | 2 | ||||
| Poder máximo OMA do receptor | - | - | 2,2 | dBm | ||||||
| Reflectância do receptor | RFL | - | - | -26 | DB | |||||
| O LOS afirma | LOSA | -30 | - | - | dBm | |||||
| O LOS De-afirma | LOSD | - | - | -14 | dBm | |||||
| Histerese do LOS | LOSH | 0,5 | - | - | DB | |||||
| Nota: | ||||||||||
|
1. As figuras do poder médio são informativas somente, por IEEE 802.3cc. 2. Medido com 231-1 PRBS@25.78125Gbps, JUJUBAS<5e-5> |
||||||||||
