Lugar de origem:
Wuhan China
Marca:
Springtek
Certificação:
ISO9001 RoHS FCC CE
Número do modelo:
S-Q440A003-C
Informação pedindo
| Número da peça | Descrição do produto | Especs. da fibra. |
| S-Q440A003-C | 40G QSFP+ ao cabo 3M de 4x10G AOC | 0~70℃ |
Descrição

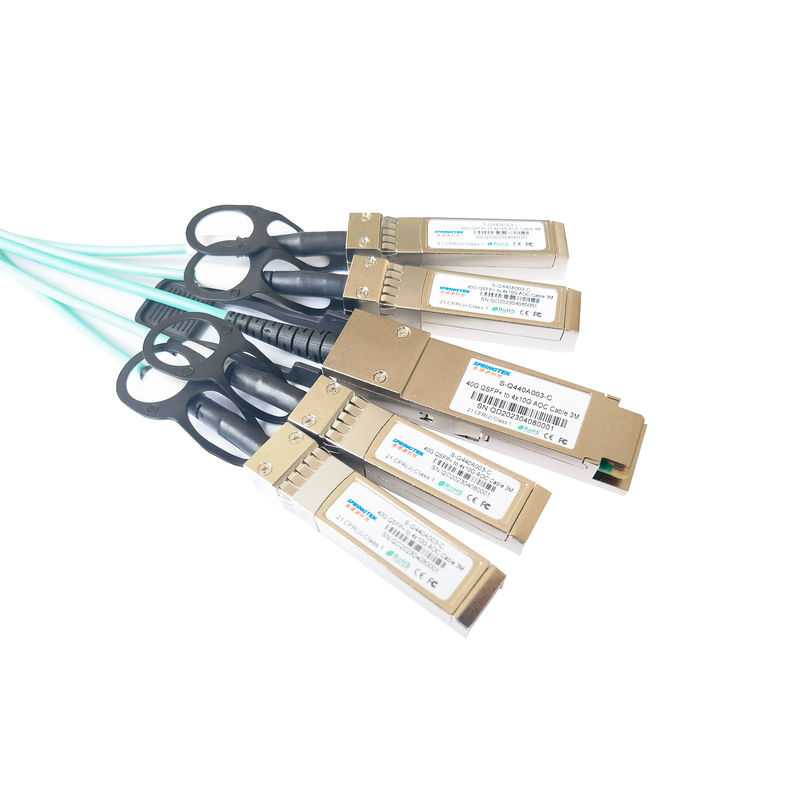

O produto de Springtek 40G QSFP+ AOC é um cabo ótico ativo da paralela alta da taxa de dados, para superar a limitação da largura de banda do cabo de cobre tradicional. O Springtek 40G QSFP+ AOC oferece 4 canais independentes da transmissão de dados e 4 dados que recebem os canais através das fibras multimodos da fita, cada capaz de uma operação de 10 Gb/s. Consequentemente, uma taxa de dados agregada de 40Gb/s sobre 100 medidores de transmissão pode ser conseguida por este produto, para apoiar a computação ultrarrápido de intercâmbio de dados.
O produto de Springtek é projetado com conexão ótica/elétrica do fatora de formulários, de acordo com o acordo da Multi-fonte de QSFP+ (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.
Características
Aplicações
Standardl
Avaliações máximas absolutas
| Parâmetro | Símbolo | Minuto | Máximo | Unidade |
| Temperatura ambiental do armazenamento | TSTG | -40 | 85 | ℃ |
| Umidade de funcionamento | HO | 5 | 90 | % |
| Tensão de fonte de alimentação | Vcc | -0,3 | +3,6 | V |
| Tensão entrada | VIN | -0,3 | VCC+0.3 | V |
| Ponto inicial danificado, pela pista | Descolamento | 3,4 | dBm |
Condições operacionais recomendadas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Tensão de fonte de alimentação | Vcc | 3,13 | 3,3 | 3,47 | V |
| O controle entrou a tensão alta | 2 | VCC | V | ||
| Ponto baixo da tensão de entrada do controle | 0 | 0,8 | V | ||
| Taxa de dados, cada pista | 10,3125 | 11,2 | Gbps |
Transmissor
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
|
Única tolerância terminada da tensão entrada |
-0,3 | 4 | V | |||
|
O modo comum da C.A. entrou a tolerância da tensão |
15 | milivolt | RMS | |||
|
Tensão entrada diferencial Ponto inicial do balanço |
50 | mVpp |
Ponto inicial de LOSA |
|||
| Balanço diferencial da tensão entrada | Vin, pp | 180 | 1200 | mVpp | ||
| Impedância entrada diferencial | Zin | 90 | 100 | 110 | Ohm | |
|
Única tolerância terminada da tensão entrada |
-0,3 | 4 | V | |||
| S-parâmetro entrado diferencial | SDD11 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Diferencial refletido à conversão de modo comum |
SCD11 | -10 | DB | 0.01-11.1GHz | ||
Receptor
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Única tensão terminada da saída | -0,3 | 4 | V | |||
|
Tensão da saída de modo comum da C.A. |
7,5 | milivolt | RMS | |||
|
Balanço da tensão da saída diferencial |
Vout, pp | 400 | 800 | mVpp | ||
| Impedância da saída diferencial | Zout | 90 | 100 | 110 | Ohm | |
|
S-parâmetro da saída diferencial |
SDD22 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Coeficiente de reflexão da saída de modo comum |
SCC22 | < -7=""> | DB | 0.01-2.5GHz | ||
| -3 | DB | 2.5-11.1GHz | ||||
| Tremor total | 0,38 | UI | ||||
| Tremor determinística | 0,64 | UI | ||||
